インクリメンタル角度エンコーダ BH20 series
光学式非接触式中空軸タイプ

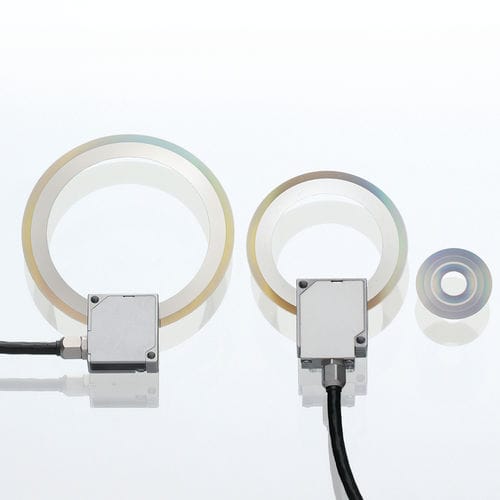

インクリメンタル角度エンコーダ - BH20 series - Magnescale Europe GmbH - 光学式 / 非接触式 / 中空軸タイプ

インクリメンタル角度エンコーダ - BH20 series - Magnescale Europe GmbH - 光学式 / 非接触式 / 中空軸タイプ - 画像 - 2

お気に入りに追加する

商品比較に追加する

特徴

タイプ

インクリメンタル

技術

光学式

機械的特性

非接触式, 中空軸タイプ

出力シグナル

アナログ, デジタル, RS-422, 正弦波, USB接続, BiSS-C, ラインドライバ, シリアル

保護レベル

非磁性

用途

モ－タ－用, OEM用

その他の特徴

コンパクト, 高精度, 高速, 高解像度, ベアリング無し, エンジンフィードバック用

軸径

8.5 mm, 37 mm, 57 mm, 68 mm
(0.33 in, 1.46 in, 2.24 in, 2.68 in)

動作温度

最少: 10 °C
(50 °F)

最大: 30 °C
(86 °F)

詳細

高精度、高分解能、高速応答であり、小型・反射型の回転レーザスケール。HDD製造装置、精密測定器、非球面加工機などの高分解能角度計測に最適。信号波長:250nm 高速応答:1,800mm/s 160min-1 r =41mmスケール時 555min-1 r =12mmスケール時高分解能:236/回転(r=41mmスケール、216分割) = 0.09nrad ラインナップ:原点付、原点無し厚み12mmの薄型ヘッド各種分解能、出力形式のインターポレータを用意真空対応（特殊仕様品）
