ライト光学センサー Famacont PMC-15

視覚ウェブガイド用

概要
Famacont PMC -15は、織物の経糸/緯糸密度（緯目・コース密度）および基布重量をプロセス中に連続して非接触で測定・制御するシステムです。光学式（反射光）センサーまたは高解像度カメラセンサーのいずれかで構成され、デジタル信号処理および画像解析（FFT）を用いて糸数を算出し、基布重量を導出してインライン制御に供します。

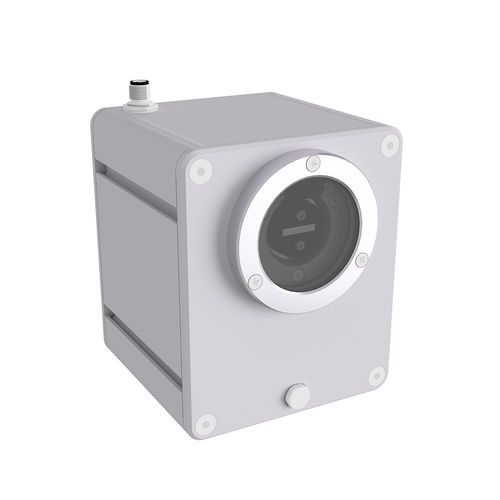

光学式センサー／カメラセンサー
光学式バージョンは、精密な振動レンズを介して個々の糸やコースを光電セル上に投影します。各糸通過は糸数に比例した周波数信号を生成します。高出力の反射光LEDが被検物を照射します。カメラバージョンは高解像度イメージセンサーとFFTベースの画像解析を組み合わせ、経糸・緯糸方向の糸密度や基布重量の精密な評価を可能にします。

製品の特長

• 非接触・連続のプロセス内測定
• デジタル信号処理による高精度な糸／編み目密度測定
• 精密なFFT解析が可能な高解像度イメージングオプション
• プロセス制御用のスマートなフィードフォワード制御アルゴリズム
• 各種仕上げ機械への適応性

導入メリット

• 高い測定再現性
• 残留収縮の一貫した管理
• 製品外観の均一化
• 品質の記録・監視
• 不良削減と短期間での投資回収

適用分野

• スターンター（stenter）装置
• 収縮処理機
• コンパクティング機

センサー／オプション
Famacont PMC -15は、用途に応じた複数のセンサー構成で提供されます：単一糸検出に適した振動レンズ付き反射光オプトセンサー、経緯解析と基布重量算出向けの高解像度カメラスキャナ。いずれも強い反射照明と精密な光学系を採用しています。

資料・参考情報
製品カタログや技術資料（Famacont PMC-15のカタログおよび関連技術ノート等）は、メーカーのドキュメント欄からPDFでダウンロード可能です。

技術仕様

• 測定原理：非接触オプトエレクトロニクス（振動レンズ＋光電セル）またはイメージング（カメラ＋FFT解析）
• 測定値：糸密度（緯糸／コース）、コース密度、導出された基布重量
• 照明：高出力反射光LED
• 信号処理：デジタル信号処理およびFFTベースの画像解析
• 制御：自動給送方向制御用のスマートフィードフォワードアルゴリズム
• 動作：搬送中の織物に対するプロセス内連続測定
• 主な適用先：stenter、収縮処理機、コンパクティング仕上げ設備
