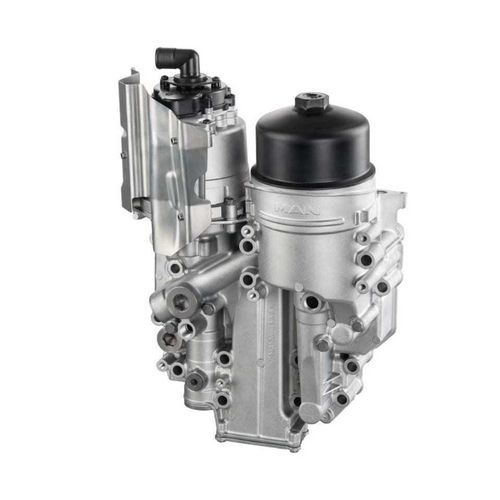

オイルフィルターカートリッジ

深層金属製自動車産業用

概要
オイルフィルターは、汚染や摩耗により潤滑回路内に蓄積する固形粒子を除去します。優れた粒子捕捉性能と高い捕汚容量を備えたMANN+HUMMELのエンジンオイルフィルターは、過酷な使用条件下でも最適な保護を提供し、長いメンテナンス間隔を可能にします。商用車および産業用途のエンジンにおいて、耐久性と経済性の高い運転に寄与します。

製品ラインナップ
MANN+HUMMELのエンジンオイルフィルターシステムは、スピンオンフィルター（spin-on）およびフィルターモジュールとして提供されます。要求に応じて、異なるろ過等級、サイズ、サービス間隔を持つ各種のMULTIGRADEろ材を用いてエンジンの摩耗を防ぐことができます。また、オイル冷却、オイル圧力・温度測定、すす分離などの追加機能を、商用車や産業用エンジン向けの顧客仕様のフィルターモジュールにオプションで統合できます。

WAVELOCKバヨネットインターフェース
液体用フィルタ用途向けの革新的なWAVELOCKバヨネットインターフェースにより、簡単で迅速かつクリーンな整備が可能です。3翼のバヨネットコンセプトにより、特殊工具を必要とせず90°の回転で着脱でき、メンテナンス時間と労力を削減します。

技術仕様（表）
技術仕様 | オイルフィルター
流量範囲 | 10〜200 l / min
分離効率 | 7〜20 µmで50 %
サービス間隔 | 2年および最大300,000 km
使用温度 | -40〜130 °C

製品の利点

• 低圧損で高い捕汚容量を実現し、システム効率を最大化
• 環境配慮型の高性能MULTIGRADEろ材を各種用意
• 迅速で簡単、かつ清潔なサービス作業

オイルフィルターモジュール

• 高い技術要件を満たす堅牢な設計
• 個別の顧客要求を満たす各種機能の統合（例：圧力・温度制御）

スピンオンオイルフィルター

• 標準化された設計
• 世界中で迅速に入手可能

注目の詳細 — WAVELOCKバヨネットロック
MANN+HUMMELのスピンオンフィルターは長年にわたり実績があり、最適な保護を提供します。MANN+HUMMELが開発したバヨネットロックは、メンテナンスの容易化とサービスコストの低減において新たな基準を示します。バヨネット接続は工具不要のフィルター交換を想定し、明確に定義された締め付け・緩めトルクは組み立てミスを低減し、流路領域にねじを設けない設計により部品の清浄性を向上させます。

設計
WAVELOCKの設計は、流体流路の概念（軸方向入口、ろ材を介した外側から内側への流れ、中央からの清浄流出）において、従来のスピンオンフィルターと概ね同等です。放射状Oリングは外部への密封および汚れ側と清浄側間の密封を提供します。モジュラー設計により、フィルターバイパス弁やアンチドレイン膜などの追加機能の統合が可能です。

WAVELOCKスピンオンフィルターのフランジ接続
主要な革新は、90°回転による迅速で工具不要のサービスを可能にする3翼のバヨネットコンセプトです。フィルターヘッドとWAVELOCKフィルター間のシールは2つの放射状Oリングで実現され、加圧シールは高圧下での信頼性を確保し相対的な動きを吸収します。

モジュラー式フィルターシステム
WAVELOCK設計は、幅広い用途（オイル、油圧油、燃料および燃料プレフィルタ）をカバーするモジュラーシステムへ統合されています。異なるサイズ、ろ過要件および追加機能を組み合わせることができます。手動ポンプまたは電動ポンプを備えたヘッドなどのバリエーションがあり、WAVELOCKフィルターは複数の長さや水分離、電気ヒーター、水センサーなどのオプションが用意されています。

WAVELOCKシステムの利点

• 工具不要による迅速なフィルター整備
• スピンオンフィルターのシンプルさと可変性を現代的なフィルターシステム要件と組み合わせ
• スピンオンフィルターとフィルターヘッド間のインターフェースとしての特許取得済みバヨネット接続により複製防止と低品質フィルターの使用防止
• 外部および汚れ側/清浄側間の放射状シールにより運用信頼性向上
• 流路領域のねじを排除することで部品の清浄性向上
• 実績あるスピンオンフィルター部品を用いた堅牢な設計
• 異なるサイズや機能をカバーするモジュラー設計
• 総所有コストの改善

利用可能な文書
WAVELOCK flyer (PDF, 2 MB); WAVELOCK service instruction (PDF, 477 KB).

仕様 / 技術データ

• 流量範囲: 10〜200 l / min
• 分離効率: 7〜20 µmで50 %
• サービス間隔: 2年および最大300,000 km
• 使用温度: -40〜130 °C
• 利用可能なタイプ: スピンオンオイルフィルターおよびフィルターモジュール
• オプションの統合機能: オイル冷却、オイル圧力測定、オイル温度測定、すす分離
• ろ材: MULTIGRADE 高性能ろ材（複数の等級）
• 工具不要のメンテナンスとモジュラー統合のためのWAVELOCKバヨネットインターフェース
