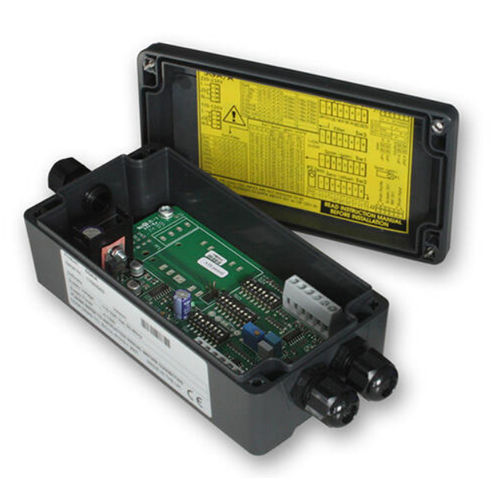

超小型信号調節装置 SGABCM

ロードセル用

SGABCM は、ハーフブリッジまたはクォーターブリッジのひずみゲージを SGA ロードセルコンディショナに容易に接続するためのレトロフィット PCB です。このユニットは、SGAと一緒に購入することもできます。 PCBには350オームブリッジ補完用（1/4、1/2とも）5ppm/℃抵抗とシャントカル抵抗が付属しています。 SGABCM は、SGA/A、SGA/D、および IS1224 絶縁型 DC 電源モジュールを搭載した SGA など、SGA の全種類と互換性があります。 取り付けが簡単 - SGAの既存のロードセルコネクタにねじ込むだけです。 オンボードのネジ端子接続は、幅広いブリッジ補完抵抗に対応し、はんだ付け装置なしで現場での取り付けが可能です。 ブリッジの「固定」アームには高安定抵抗器（5ppm/℃）を装備 ハーフブリッジひずみゲージは、ネジ端子でBCMモジュールに接続するだけで、追加部品は必要ありません。 1/4ブリッジストレインゲージ回路とその補完抵抗は、圧縮または張力（伸張）用に配線することができ、正の出力が得られます。 フットプリントは小さく、約 53x32mm で、既存の J2 コネクタにねじ込みます。 SGABCMは、SGA/AまたはDと組み合わせてご注文いただくか、お客様の既存のSGAに後付けするために別途ご注文いただくことも可能です。 歪みゲージ、配線、校正の完全性を定期的にチェックするための「シャント校正」（shunt cal）シャント抵抗取り付け用ネジ端子を装備。 リモート・シャント校正」は、BCMに取り付けられた小型24Vリレーに通電することで実行可能です。複数のSGAを同時にシャントキャリブレーションすることができます。
