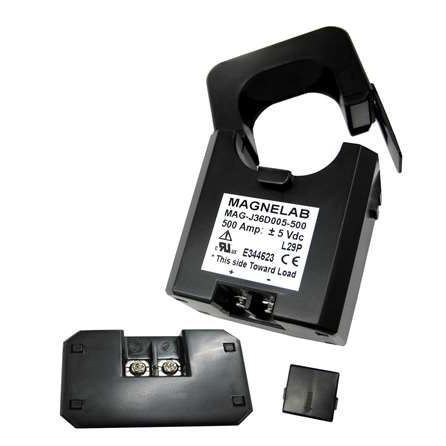

変圧器電流センサー DCT-0036-500

ACスプリットコア

DCT-0036 スプリットコア電流センサ 入力500A、0～5Vdc出力 36mm開口部、5Vdc出力 機能： ●500アンプまでの電流トランス入力 ●出力0～5Vdc ●50Hz～60Hzの周波数での定格電流の5～120％での精度 ●UL登録済み、CEおよびRoHS準拠 ●2XM3スクリュー端子 説明： マグネラブのDCT-0036は、以前はMAG-J36D005-500という名前で販売されていました。 この電流変圧器は、36mmの開口部を備えたスプリットコア電流センサです。 最大500アンペアのAC電流入力を0～5Vdc出力に変換することができます。 電流変圧器の設計は、既に設置されている電気配線に取り付けるのに最適であることを意味します。 デバイスは、既存のプリインストールされた実施の周りに簡単にスナップすることができます。 DTC-0036にはセルフロック機構が搭載されているため、迅速かつ簡単に行うことができます。 DCT-0036は、さまざまなアプリケーションで使用されています。 小型産業用モーターにも使用できます。 しかし、冷凍、ポンプ、HVACシステム、照明、ファンで最も一般的に見られます。 このデバイスには多くの重要な機能があります。 定格500A入力が付属しています。 定格出力は5V DCです。 DCT-0024電流センサなどの他の同様のトランスと同様に、安全のために出力制限も内蔵されています。 この変圧器では、7.5Vdcです。 この精度はフルスケールで印象的で、2% を上下させます。 その動作周波数は50〜60Hzです。 DCT-0036の出力インピーダンスは5.8kΩで、出力リップルは5％で、再びアップまたはダウンのいずれかになります。 動作温度は、85％以下のRHでマイナス20℃の範囲です。 この製品はCE認証済みで、ISO 9001に準拠しています。
