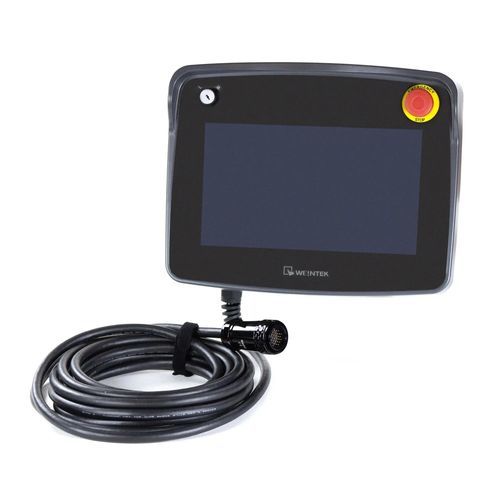

タッチスクリーン付きHMI cMT3106XM

タッチスクリーン抵抗タッチスクリーン壁掛け

概要
cMT3106XMは、設備上または隣接する作業ステーション間での柔軟な運用向けに設計された10.1″ハンドヘルドHMIです。背面ハンドル内蔵、10.1″ WVA LCDタッチスクリーン、接続ボックス経由のテザード接続、およびキースイッチ、非常停止、3ポジションイネーブルなどの安全制御を備えます。ケーブル長：6 m（20 ft）または10 m（33 ft）。作業ステーションごとに接続ボックスが必要（標準またはコンパクト）。

接続ボックスのオプション

• 標準接続ボックス（外付け）— 制御盤の外側や壁へ取り付け、アクセスや保守を容易にします。
• コンパクト接続ボックス（内蔵）— 制御盤内に設置し、すっきりとした配線を実現します。
• 両ボックスとも、ハンドヘルドHMIが切断されている間に安全回路を閉じたままにするオプションのE‑Stopバイパスプラグに対応します。

安全性とアクセス制御

• キースイッチ — 許可された担当者のみ操作可能にします。
• 非常停止（E‑Stop） — 機械動作を即座に停止し、安全要件に対応します。
• 3ポジションイネーブルスイッチ — 誤操作を防止し、制御された運転モードをサポートします。

ハイライトと典型的な用途

• 機械上または隣接する作業ステーション間での使用を想定；作業ステーションごとに接続ボックスが必要です。
• 人間工学に基づく背面ハンドルと壁取付キットが付属します。
• 接続ボックス経由でPLCやコントローラに接続；Maple Systemsソフトウェア使用時に一般的な産業プロトコルの統合をサポートします。
• SD/SDHCスロット、USB 2.0ホストポート、および接続ボックス経由の外部通信を備えます。

仕様（Technical specifications）

• モデル: cMT3106XM
• 表示: 10.1″ WVA LCD、1024 x 600、350 cd/m²、コントラスト1000:1、1670万色
• タッチ: 4線式抵抗膜式（長さ X ±2%、幅 Y ±2%）
• CPU / メモリ: クアッドコア RISC、1 GB RAM、4 GB フラッシュ
• バックライト寿命: 50,000+ 時間
• SDカード: SD/SDHC（最大32 GB）
• USB: USB 2.0 ホスト x1
• Ethernet / シリアル: 接続ボックス経由で配線（接続ボックスがLAN/シリアル端子を提供）
• テザーケーブル: 6 m（20 ft）または10 m（33 ft）
• キースイッチ: NO x1、NC x1、定格24 VDC、500 mA、機械寿命 約250,000操作
• 非常停止: 定格30 VDC、500 mA；規格 IEC60947‑5‑1 / EN60947‑5‑1 / IEC60947‑5‑5 / EN60947‑5‑5、UL60947‑5‑5；機械寿命 約250,000操作
• 3ポジションイネーブル: NO x2、定格30 VDC、500 mA；規格 IEC/EN 60947‑5‑8、IEC/EN 60947‑5‑1、UL508；機械寿命例 1→2→1 約1,000,000操作
• 入力電源: 24 ±20% VDC；典型消費電力 11.52 W；入力電流 約480 mA @24 VDC
• 絶縁: 電源絶縁内蔵；絶縁抵抗 > 50 MΩ @ 500 VDC
• 外形 / 機構: プラスチック筐体、PCBコーティング済；外形寸法 約302.7 x 240.0 x 116.8 mm；重量 約1.6 kg；壁取付キット付属
• 環境: 動作 0 ~ 50° C；保管 -20 ~ 60° C；湿度 10% ~ 90% 非結露；耐落下 約1.2 m；振動 10–25 Hz X/Y/Z、2G、30分
• 認証 / 保護等級: cULus、CE / UKCA、RoHS準拠、IP65 / NEMA4
