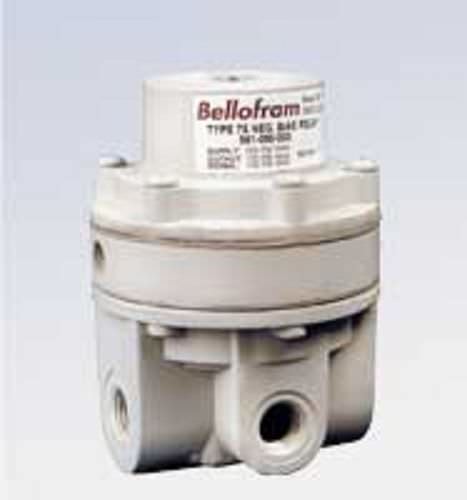

操作用空気圧リレー Type 75, Type 75HR

Marsh Belloframタイプ75および75HRタイプの空気圧リレーは、信号圧力を使用して、広範囲の流量および供給圧力変動にわたって出力圧力を正確に制御しています。 これらの変化する流れ条件下では、流速に応じて空気供給バルブの開口部を調整するアスピレーターチューブを使用して出力圧力を維持します。 特許取得済みのマーシュ圧延ダイヤフラムを採用したバランスの取れた供給バルブにより、リレーは供給圧力の変化に実質的に耐えられ、数百万サイクルにわたって信頼性の高い動作を実現します。 基本タイプ75リレーは、高い順流量とともに、優れた精度を提供します。 オプションの高レリーフバージョン（75HR）も用意されており、出力圧力の迅速な放出のために非常に高速な「ブローダウン」を提供します。 このリリーフ機能により、高速排気を必要とするアプリケーションでの使用に適しています。 さらに、ユニットは、内部でバネに取り付けられた固定負のバイアスを備えており、I/Pトランスデューサなどの空気圧デバイスからゼロ圧力を得るのに特に有用な式があり、通常はこの低く調整できず、そのようなデバイスからより高い出力を得ることができる。 タイプ75リレーの設計と構造により、ラインから取り外さずにユニットに保守できるため、ダウンタイムが短縮されます。 信号対出力圧力比は、1:1、1:2、1:4、1:6 です。 最大出力は150PSIG（10.3バール）です。 特徴： 平衡バルブ設計 大流量容量 フィールドサービス可能な 複数の出力比 負バイアスオプション アプリケーション： ボリュームブースト ダンサーロールローディング カレンダーロールローディング シリンダバック制御
