食品および飲料産業用コンベヤー システム Versaflex

部品用製薬産業用製品分配システム用

簡単な説明

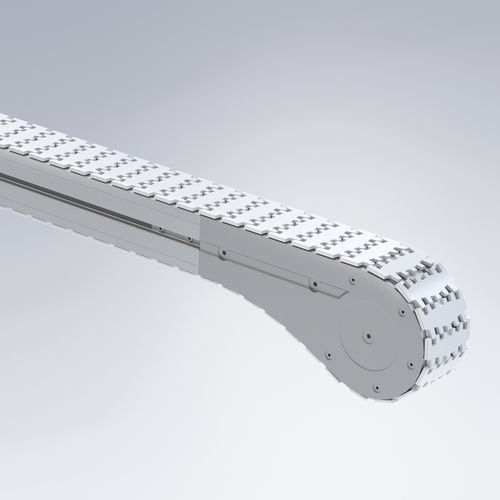

モジュール式で標準化されたプラスチックチェーン採用のヒンジベルトコンベヤー Versaflex は、三次元的に複雑な経路に最適です。曲線や段差、長距離搬送を省スペースで経済的に実現します。

システム概要
Versaflex は、摩耗の少ないプラスチックチェーンがスライドレール上を走行する単一線のヒンジベルトコンベヤーです。単一の駆動で運転可能で、曲線半径は約150 mmから対応します。代表的な適用範囲はシステム長最大30 m、搬送速度最大60 m/minです。正動力伝達によりスリップを防止し、湿潤環境にも対応します。

モジュールと機能

• 駆動装置およびドライブユニット
• 曲線（90°半径やローリングカーブを含む）
• 各種搬送具（ローラー、フレキシブル搬送具、磁石付搬送具など）
• サイドガイド、スライドレール、支柱
• 機能モジュール：ストッパー（蓄積）、バッファー要素、個別化装置、分岐（複数ラインへの振分）
• オプション：ESD対応、特殊搬送用コーティング/ライニング（例：鋼板ライニング、フロック加工面）

適用分野
Versaflex は、ボトル、缶、小型段ボールの搬送、組立ライン（例：自動車）での治具搬送、機械間の連結などに適しています。優しい再現性のあるワークハンドリングと正確な治具位置決めが可能です。

利点

• 複雑な経路を経済的に実現
• 生産・環境条件の変化への迅速な適応
• 業界横断的な適用と市場標準システムとの互換性
• 完成品もしくはキットでの納入が可能
• 省エネルギー・省スペース設計
• 豊富なシステム幅とチェーンバリエーション

技術データ（概要）
幅（例）：45、65、85、105、182、300 mm
長さ（最大）：最大 30,000 mm
総荷重（標準）：最大約 200 kg（仕様により、より高い荷重は要問合せ）
搬送速度（最大）：最大 60 m/min（より高い速度は要問合せ）
動作モード：連続、インデックス、蓄積

技術データ（表形式抜粋）
システム：A04 / A06 / A08 / A10 / A17 / A29
システム幅 [mm]：45 / 65 / 85 / 105 / 182 / 300
システム高さ（チェーン含む）[mm]：72 / 73 / 85 / 86 / 95 / 95
総荷重まで [kg]：150 / 150 / 200 / 200 / 200 / 200
コンベヤ長さまで [m]：30 / 30 / 30 / 30 / 30 / 30
搬送速度まで [m/min]：60 / 60 / 60 / 60 / 60 / 60
チェーン幅 [mm]：44 / 63 / 83 / 103 / 175 / 295
チェーンピッチ [mm]：25.4 / 25.4 / 33.5 / 35.5 / 33.5 / 33.5
チェーントラクション力 [N]：500 / 500 / 1250 / 1250 / 1250 / 1250
製品幅 [mm]（標準）：10–80 / 15–140 / 20–200 / 25–300 / 70–400 / 70–400
水平時の製品重量まで [kg]：2 / 10 / 15 / 20 / 15 / 15
上昇時の製品重量まで [kg]：1 / 2 / 10 / 15 / 10 / 10

備考
他のチェーンバリエーション（例：A045）や多数の搬送具/ローラーオプションが利用可能です。個別仕様やカスタム設計にも対応します。
