吸引式空気圧輸送機

製品概要
真空ベルトコンベヤは、コンベヤ本体内で発生させた真空により製品をベルトに吸着させて搬送します。これにより、グリッパーやワークトレイを使わない位置固定搬送、短時間での急加速、垂直上昇、頭上搬送、側方吊り下げ搬送が可能です。搬送中のコーティング、スキャン、ラベリング、レーザー処理などのインライン工程にも対応します。

利点

• グリッパーやトレイを使わない精密な位置決め搬送
• 高加速度下でも軽量・大面積品を安全に搬送（転倒・浮き上がり防止）
• 垂直、頭上、側方吊り搬送に対応
• 搬送中の加工・検査が可能

基本構造と動作

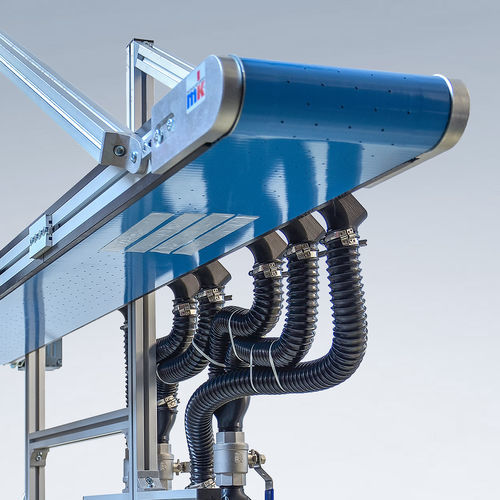

ベルト本体には外部真空源（例：産業用掃除機、サイドチャネルブロワ）接続用の吸入口が設けられています。本体内で真空を生成し、下板の孔とベルトを介して製品に吸着力を伝達して搬送します。

バリエーションと統合
mkはベルトコンベヤおよびタイミングベルトコンベヤを真空ベルト仕様で提供します。真空機能のためにベルト本体と搬送媒体を改造し、タイミングベルトは滑りのない同期搬送が可能で画像処理システムとの連携に適します。mkはベルト、吸引配管、ポンプなどの部品供給や、統合済みの完成ユニット供給が可能です。

適用例

• 連続真空搬送による生産能力向上
• 真空保持による薄いセラミックフィルムの安全搬送
• アルミ板の真空による位置合わせ・搬送

仕様 / 技術データ

• 機能：下板の孔とベルトによる真空吸着で製品をベルトに固定
• 搬送方向：水平、上昇/垂直、頭上、側方吊り
• 適用対象：軽量・大面積部品、高加速度・高速搬送
• 業界：包装、民生品、紙、電池製造等
• 構成部品：吸入口付ベルト本体、孔あき下板、適合ベルト
• 真空源：外部ポンプ（産業用掃除機またはサイドチャネルブロワ）— 吸入口を供給
• コンベヤ種別：ベルトコンベヤ、タイミングベルトコンベヤ（正確な同期、スリップなし）
• 統合：部品供給または組込準備済みの完成装置で納入可能
• 処理能力：搬送中のコーティング、スキャン、ラベリング、レーザー処理に対応
