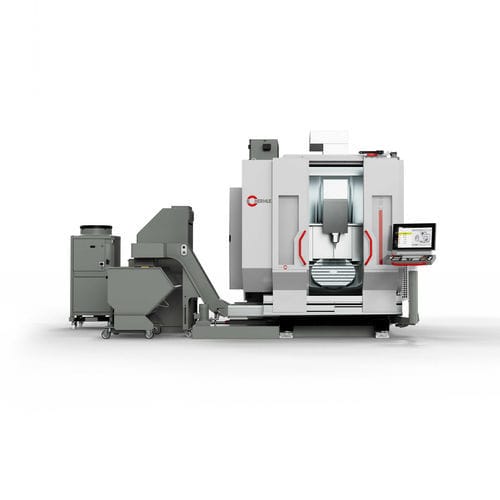

5軸マシニングセンタ C 32縦型回転傾斜可能テーブルHSK A-63
お気に入りに追加する
商品比較に追加する
特徴
- 軸の数
- 5軸
- 主軸の方向
- 縦型
- タイプ
- 回転傾斜可能テーブル
- スピンドル
- HSK A-63, SK40, HSK-E40
- ツールステーション数
- 36ツール
- 応用
- 大きなワークピース, 自動車産業用
- その他の特徴
- 高精度, 工具交換装置付, 生産用
- X軸移動距離
650 mm
(26 in)- Y軸移動距離
650 mm
(26 in)- Z軸移動距離
500 mm
(20 in)- 回転速度
15,000 rpm, 16,000 rpm, 20,000 rpm, 25,000 rpm, 42,000 rpm
(94,248 rad.min-1, 100,531 rad.min-1, 125,664 rad.min-1, 157,080 rad.min-1, 263,894 rad.min-1)- 出力
31 kW, 35 kW, 42 kW
(42.15 hp, 47.59 hp, 57.1 hp)- 加工部品の最大高さ
420 mm
(17 in)- テーブル回転(C軸)
130 °
- X軸の移動速度
45,000 mm/min
(30 in/s)- Y軸の移動速度
45,000 mm/min
(30 in/s)- Z軸の移動速度
40,000 mm/min
(26 in/s)- 最大テーブル積載量
1,000 kg
(2,205 lb)- 最大ツール重量
2.5 kg, 8 kg
(5.5 lb, 17.6 lb)- 位置決め精度
0.006 mm
(0 in)- ツール交換時間
4.5 s
- 総重量
11 t
(12.13 us ton)
詳細
マシニングセンターC 32は、最大1000kgのワークに対応し、同時に5軸で切削加工を行います。
また、日常的に使用することを想定し、可能な限りの作業量を考慮して設計されています。C 32は、加工が困難な素材でも、記録的な速さと最高レベルの精度で加工することができます。また、完全自動化も可能です！
C 32は、ワーク内に2軸、ツール内に3軸の軸を備えています。ダイナミックな位置決め、短いダウンタイム、希望する加工位置への確実な位置決めは、小さなフットプリントに詰め込まれた非常に大きな作業領域と同様に魅力的です。C 32の円形ツールマガジンはベースボディに内蔵されており、最大36本の工具を収納することが可能です。オプションの追加マガジンを使用すれば、最大192ポケットまで拡張可能です。この容量により、非常に複雑なワークやさまざまなパーツの完全加工が可能になります。
---
