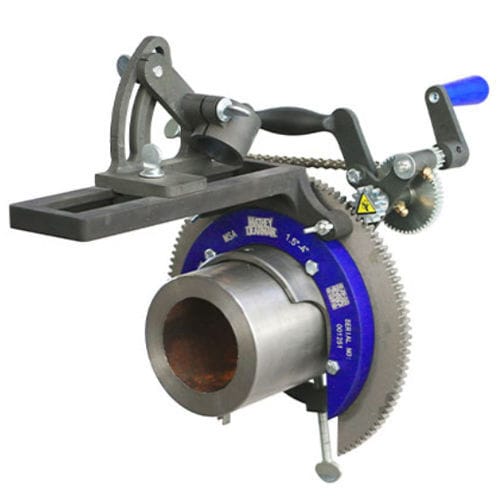

電動式輪切りおよび面取り用マシン SA series

概要
Mathey Dearmanの鞍（サドル）式切断機は90年以上にわたり業界標準とされる、コンパクトで操作の簡単な配管切断・面取り機です。手動版とモータライズド（PLASMASPEED）版があり、モデルにより1.5–48"（38–1,219 mm）の管径に対応し、溶接準備に適した正確で再現性の高い切断を行います。

手動サドルマシンに含まれるもの

• サドルマシン本体
• トーチアーム
• トーチキャリアアセンブリ（トーチ径 1.375" / 35 mm）
• ブーマーアセンブリ（マシンを管に固定）
• スペーサーボルトセット
• 部品および取扱説明書

モータライズド（PLASMASPEED）の特長
PLASMASPEED対応のモータライズド機は、直角精密ステッピングモーターとモーターコントロールを備え、高出力プラズマトーチ使用時にも高速で安定した切断を実現します。110/230 VACに対応し、プラズマ切断のスループットを向上させ、研削を最小化または不要にします。

モータライズドサドルマシンに含まれるもの

• 110/230 VAC モータライズドサドルマシン
• トーチアーム
• トーチキャリアアセンブリ
• ブーマーアセンブリ
• スペーサーボルトセット
• 部品および取扱説明書
• 取り付けブラケット
• 直角精密ステッピングモーター
• モーターコントロールボックス
• プラズマ通信ケーブル（10 ft、Hypertherm CPCポート互換）

従来切断 vs サドル切断 — 所要時間
手切断の例 — 8" schedule 40：合計 約30分

• 測定、切断、研削を含む
• マーキングや切断に時間がかかり、不均一な切断は研削を必要とする
• 組立時間が長く、溶接隙間が不均一になる

Mathey Dearmanによるサドル切断の例 — 1SAでの8" schedule 40：合計 約6分

• 正確で再現性のある切断
• 研削がほとんどまたは不要
• 組立が早く、溶接隙間が均一

製品の利点（補足）

• モータライズドモデルは生産性を向上（多くの場合で約5倍のスピード向上）し、切断の一貫性を改善
• PLASMASPEED機能によりプラズマ切断のスループットを向上
• アクセサリ（ダブルトーチアーム、プロモデルトーチアーム、アウトオブラウンドローラー等）によりセットアップ時間を短縮し、非円形管にも対応

モデルと部品例
手動モデル：MSA | 1SA | 2SA | 3SA（スペーサーボルトおよび段差スペーサーの部品例）
モータライズド / PLASMASPEED：MSA | 1SA | 2SA | 3SA（115/230 VACの部品番号およびレトロフィットキットあり）

主な仕様（抜粋）

• 製品群：Saddle Machine 電動 / 手動
• ブランド：Mathey Dearman
• 切断範囲：1.5–48" / 38–1,219 mm（モデルにより異なる）
• 電源（電動）：110/230 VAC、PLASMASPEED対応
• 最大速度（電動）：最大約141 ipm / 3,581 mpm（モデル依存）
• 最小速度（電動）：最小約4 ipm / 102 mpm（モデル依存）
• 質量（正味）：小型で約5.0 kg〜大型で約130 kg（最大モータライズドモデル）
• トーチキャリア径：1.375" / 35 mm（カム調整式）
• プラズマ通信ケーブル：10 ft、Hypertherm CPC互換
• アクセサリ：ダブルトーチアーム、プロトーチアーム、アウトオブラウンドローラー、段差スペーサー、スペーサーボルトキット、収納箱

アクセサリ & オプション（抜粋）

• Double Torch Arm — セットアップと切断時間を短縮；米国式トーチラックに対応
• Pro Model Torch Arm — アウトオブラウンド用ローラー付き
• Out-of-Round Roller Kit — 最大1/4" / 6 mmまで補正
• Cam-Adjustable Torch Carrier — 深さの精密調整；品番 03.0100.052
• スペーサーボルトキットおよびセルフストアリング段差スペーサー — 精密加工、モデル別の部品番号

ダウンロード / ドキュメント
操作マニュアル、パンフレットおよびレトロフィットキットの資料は、MSA、1SA、2SA、3SA、4SA、5SA、6SA、8SA各モデルについてメーカーより入手可能です。
