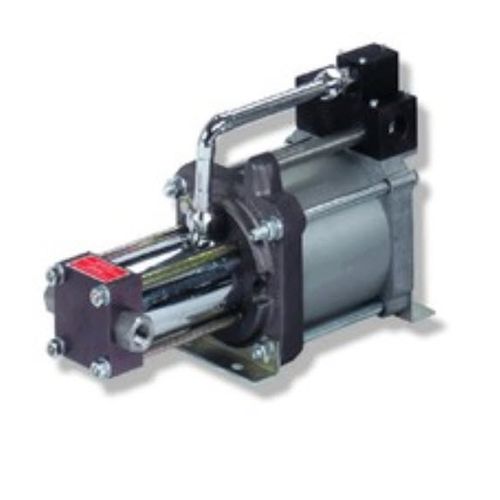

ピストン式圧力ブースター DLE 2-1

ガス窒素酸素

マキシメーターの高圧ブースターは、ガスや空気のオイルフリー圧縮に適しています。 空気駆動式ブースターは、電動式製品の代わりに利用できる効率的な選択肢であり、防爆区域（2014/34/EUに準拠）での使用が可能です。 用途と導入 幅広いモデルラインナップにより、各用途に最適なブースターを選択することが可能です。単段式、複動式、または二段式のブースター、あるいはこれらのモデルの組み合わせを使用することで、さまざまな作動圧力や流量を実現できます。 ガスによる耐圧試験 ガスの移送 ガスの回収 窒素アキュムレータの充填 隔離ガスシステムの供給 ガスアシスト射出成形 CO2発泡 酸素ボンベの移送 呼吸用空気ボンベの充填 漏れ試験 動作原理 マキシメーター製ブースターの動作原理は、圧力増幅器に類似しています。 大型のエアピストン（エアピストン（3））に低圧が供給され、高圧の小さな面積（高圧ピストン（2））に作用します。連続運転は、パイロット作動式の4/2ウェイバルブ（スプール（4））によって実現されます。 スプールは、駆動用空気を空気ピストンの上面と下面に交互に導きます。 スプールは、2つの2/2ウェイバルブ（パイロットバルブ（7））によって制御され、これらのバルブは、空気ピストンが終端位置にある際に、そのピストンを介して機械的に作動します。 パイロット弁は、スプールチャンバーへの充填と排気を担当します。チェック弁（入口チェック弁および出口チェック弁（1））によって支えられた高圧ピストンが、流量を供給します。
