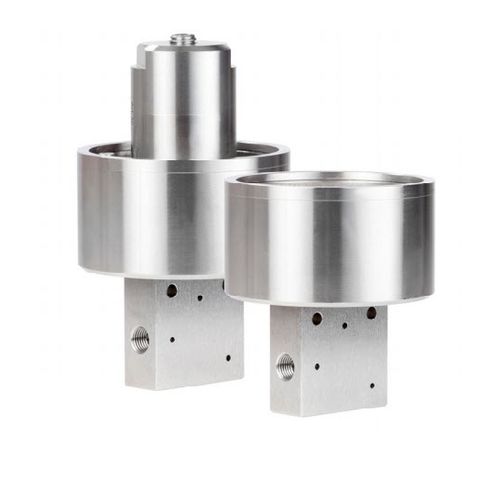

エア駆動式小型H2バルブ
15V4M071-H2-3MNC, 15V4M071-H2-3MNO
I テクニカルデータ
動作温度: -20°C / ♦80°C
駆動圧: - 58 psi-116 psi (4 bar-8 bar)
動作圧力: - 15200 psi (1050 bar)
正味重量: 3.0 kg
材質 -
バルブボディ: 1.4404 (SST 316L)
バルブステム: 1.4542 (17-4 PH)
シール:HPU
寸法 -
高さ - ノーマルクローズ154 mm 常時開放。99.5 mm
直径: - 90 mm
オリフィス - 2.0 mm
マキシメーターでは、圧縮空気を利用した各種バルブ(1/4インチ~1インチ)のほか、水素充填システム用のチェックバルブや、一般的な水素アプリケーションで使用されるバルブを提供しています。
水素用バルブ
水素供給システム用のバルブは、長寿命であることが特徴です。
ISO 19880-3およびANSI / SAE HGV 4.7に準拠し、-40℃から+85℃の温度範囲での動作に適しています。
3種類のドライブサイズを用意3"(75 mm)、5"(130 mm)、8"(200 mm)。
バルブサイズは1/4 "から1 "まで。
圧力範囲は15,000psi(1,050バール)まで。
水素システムで使用する場合は、汚染を避けるために特殊な洗浄を行います。
最高使用圧力でのヘリウムによるシートとパッキンのリークテスト。
水素脆化を防ぐための金属材料の選定。
低リークと長寿命のための特別なダイナミックシールエレメントの選択。
---
