磁気近接センサ

機械式円筒形デジタル

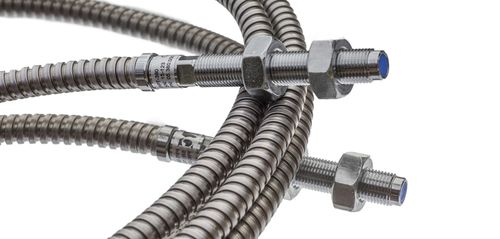

プロキシミティプローブは、回転機器のシャフト振動と軸方向のスラスト位置を正確に測定するために設計された非接触渦電流センサーです。これらの監視ソリューションは、ハイドロジェネレータ、タービン、ポンプ、ファンなどの資産の安全で効率的な運転を保証するために不可欠です。アンバランス、ミスアライメント、軸方向変位などの機械的挙動を継続的に追跡することにより、近接プローブは故障の早期発見を可能にし、予期せぬダウンタイムの削減、信頼性の向上、機器の寿命延長を実現する予知保全戦略をサポートします。MC-monitoringは、3つの相補的な近接プローブソリューションを提供しており、それぞれが特定の運用ニーズに合わせて設計されています。スマート近接システム統合型近接プローブアナログ近接システム高度なデータ統合、合理的なセットアップ、過酷な条件下での堅牢なコンプライアンスなど、どのようなニーズにも対応できる当社の近接プローブシリーズは、最も重要な機械の健全性を自信を持って監視することができます。スマート近接システム（SPS）スマート近接システムは、高度な状態監視と保護のために設計されたモジュール式の高性能渦電流ソリューションです。Modbusインターフェースを内蔵しているため、pk、pk-pk、平均シャフト位置（ギャップ）などの時間ベースの計算値を提供します。これらの値はトランスミッタレベルで直接計算されるため、外部処理の必要性を最小限に抑え、最新のSCADA、DCS、またはエッジモニタリングプラットフォームにシームレスに統合することができます：周波数範囲：DC～10kHz（-3dB）温度範囲（センサーとケーブル）：-35 ～ +180 °C4～20mA処理出力オプション内蔵デジタルModbusインターフェース堅牢で密閉された設計5mまたは10mの全長システムスマート近接システムのコンポーネント近接システムプローブ（PSP）：過酷な産業環境での正確な非接触測定用の高性能渦電流センサー。デジタル近接トランスミッタ（DPT）：コア処理ユニットで、プローブに電力を供給し、測定信号を実用的なデータに変換します。すべてのシステムエレメントは完全に交換可能で、性能や信号の完全性を損なうことなく、現場での迅速なサービスやダウンタイムの短縮を可能にします。信号出力を理解するダイナミック電圧出力：試運転、振動解析、または直接モニタリング用の生のアナログ信号（8 mV/µm または 4 mV/µm）。-20mA処理出力（オプション）：位置または振動振幅を表すためにスケーリングされたデジタル処理信号。これらの出力を組み合わせることで、SPSは、レガシーシステムと最新システムの両方で、連続的な機械保護と高度な診断の両方に適しています。統合型近接プローブ（PPT-280）PPT-280は、コンパクトなオールインワンの近接プローブで、外付けのシグナルコンディショナを必要とせず、素早く簡単に設置できるように設計されています。このプローブは、優れた直線性とアクティブな温度補償を保証するために、直線化エレクトロニクスを統合して設計されています。750kHzの発振器を内蔵しており、磁気浮遊の影響を最小限に抑えた測定が可能です。オプションの設定キットにより、測定範囲、電源電圧の調整、現場での校正を行うことができ、PPT-280は標準的な振動や軸位置のモニタリングに適した柔軟で効率的なソリューションです。PPT-280は、標準的な振動モニタリングや軸位置モニタリングに最適な、柔軟で効率的なソリューションです。1コンポーネントのインストールにより、配線が簡素化され、スペースを節約できます。外部ドライバは不要です。レンジと極性を調整するための現場調整キット（オプション）を使用して、設定可能です：アナログ近接システム（PPT-080/110）PPT-080/110は、産業環境および危険環境における重要な機械保護のために設計された、堅牢でAPI 670準拠の近接プローブシステムです。渦電流技術に基づくこのシステムには、プローブ、延長ケーブル、ドライバが含まれ、シャフトの変位に直接比例した生の電圧出力（またはオプションの4～20mA）を提供します。オプションのATEX、IECEx、CSA認証により、このシステムは、爆発性雰囲気や規制設備での使用に最適です。高信頼性、長期安定性、保護規格への完全準拠を必要とするアプリケーションに最適です。PPT-080/110は、発電所、製油所、重工業における重要な機器の保護に最適なソリューションです。CMS-500PMによる高度な解析振動と位置の両方をモニタリングすることは、回転機器の真の健全性を理解する上で非常に重要です。FFT-周波数ベースの振動解析高速フーリエ変換は、生の振動信号を周波数成分に変換し、共振、アンバランス、ミスアライメントのような機械的欠陥を明らかにします。オービットプロット - ラジアル平面（X-Y）におけるシャフトの振動オービットプロットは、直交する2つの近接プローブを使用して、水平面におけるシャフトのリアルタイムの動きを視覚化します。この図は、アンバランス、摩擦、液膜の不安定性、ゆるみ、特に始動時、シャットダウン時、過渡時のゆるみを特定する上で重要です。シャフト中心線 - シャフトのラジアル方向の経時位置 (X-Y平面)シャフト中心線プロットは、直交する2つの近接プローブに基づいて、ベアリングクリアランス内のシャフトの平均位置を示します。この図は、荷重の変化、熱影響、ミスアライメント、油膜の挙動により、シャフトが時間とともにどのように移動またはドリフトするかを明らかにします。この図は、油膜の状態や動的荷重が微妙なラジアルシフトを引き起こす可能性のある立形機械で特に役立ちます。これらの傾向を追跡することで、オペレータは機械的な問題の発生を検出し、間接的にベアリング潤滑システムの性能を評価することができます。用途ハイドロジェネレータ、ガスタービン、蒸気タービン、ポンプ、ファン、冷却塔使用可能モデルSPS：測定範囲0.2mm～2.2mmまたは0.2mm～4.2mm、感度8mV/μmまたは4mV/μm、ModbusインターフェースPPT-280：測定範囲0.2mm～2.2mmまたは0.2mm～4.2mm：測定範囲0.2mm～2.2mmまたは0.2mm～4.2mm、感度8mV/µmまたは4mV/µm、ケーブル長10mPPT-080：測定レンジ0.25mm～2.25mm、感度7.87mV/µm、延長ケーブル8mまたは4mPPT-110：測定レンジ0.4mm～4.4mm、感度3.94mV/µm、延長ケーブル8mまたは4mPT-990設定キット：PPT-280用設定キット主な技術特性/仕様：非接触渦電流テクノロジー測定範囲：2mm、4mm、0.2～2.2mm、0.2～4.2mm、0.25～2.25mm、0.4～4.4mm感度：8mV/μm、4mV/μm、7.87mV/μm、3.94mV/μm周波数範囲：DC～10kHz（SPS）：DC～10kHz（SPS）、0～1.2kHz（PPT-280）温度範囲：-35～+180℃（センサーおよびケーブル）出力：生電圧, 4-20mA (オプション), Modbus RTU (デジタル)コンプライアンス：API 670, ATEX, IECEx, CSA (オプション)システム長: 5m, 9m, 10m堅牢で密閉された工業用デザイン
