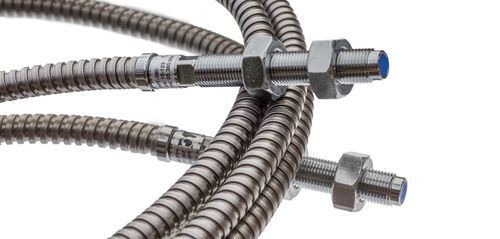

非接触式近接センサ

渦電流円筒形ATEX

製品概要 プロキシミティプローブは、回転機器のシャフト振動と軸スラスト位置を正確に測定するために設計された非接触渦電流センサーです。これらの監視ソリューションは、水力発電機、タービン、ポンプ、ファンなどの資産の安全で効率的な運転を保証するために不可欠です。アンバランス、ミスアライメント、軸方向変位などの機械的挙動を継続的に追跡することで、プロキシミティ・プローブは故障の早期発見を可能にし、予期せぬダウンタイムを削減し、信頼性を向上させ、機器の寿命を延ばす予知保全戦略をサポートします。

• 3つの補完的な近接プローブ・ソリューション：スマート近接システム、統合型近接プローブ、アナログ近接システム
• 高度なデータ統合、合理的なセットアップ、または過酷な条件下での堅牢なコンプライアンス向けに設計されています。 スマート近接システム（SPS）
• Modbus経由で利用可能な事前処理された振動と位置データ
• 交換可能なコンポーネント(プローブ、延長ケーブル、トランスミッタ)は、メンテナンスとスペアパーツの管理を簡素化します

。 SPSの主な特長

• 測定範囲：2mm（8mV/μm）および4mm（4mV/μm）
• 周波数範囲：DC～10kHz（-3dB）
• 温度範囲（センサーおよびケーブル）：-35～+180 °C：
• 4-20mA処理出力オプション
• デジタルModbusインターフェース内蔵
• 堅牢で密閉された設計
• 5mまたは10mの全長システム

スマート近接システムの構成要素

• 近接システムプローブ(PSP)：厳しい産業環境での正確な非接触測定のための高性能渦電流センサー
• 近接システム延長ケーブル(PSE)：
• デジタル近接トランスミッタ（DPT）：コア処理ユニット、プローブに電力を供給し、測定信号を実用的なデータに変換します。 すべてのシステム・エレメントは完全に互換性があるため、性能や信号の完全性を損なうことなく、現場での迅速な修理やダウンタイムの短縮が可能です。 信号出力の理解
  • ダイナミック電圧出力：試運転、振動解析、または直接モニタリング用の生のアナログ信号（8 mV/µmまたは4 mV/µm）
  • ModbusRTU（デジタル出力）：平均ギャップ、ピーク、ピーク・ツー・ピーク変位などの計算値にリアルタイムでアクセス可能
  • 4-20 mA処理出力（オプション）： 内蔵近接プローブ (PPT-280) PPT-280はコンパクトな一体型近接プローブで、外付けのシグナルコンディショナを必要とせず、素早く簡単に設置できるように設計されています。優れた直線性と能動的な温度補償のための直線化エレクトロニクスを内蔵しています。750kHzの発振器を内蔵しているため、磁気浮遊の影響を最小限に抑えた測定が可能です。シャフトの位置に比例した電圧を直接出力します。
    • 1コンポーネントのインストールにより、配線を簡素化し、スペースを節約
    • 外部ドライバは必要ありません
    • レンジと極性を調整するためのフィールド調整キット（オプション）を使用した設定可能
    PPT-280の主な特長
    • 測定レンジ：2mm（8mV/μm）および4mm（4mV/μm）
    • 周波数レンジ：0～1.2kHz
    • 測定レンジ：2mm（8mV/μm）および4mm（4mV/μm）
    • 周波数レンジ：0～1：0～1.2kHz
    • 電子式リニアライズ回路内蔵＆アクティブ温度補償
    • 構成に応じて-24Vまたは+24Vで供給
    • オプション：設定・校正用コンフィギュレーション・キットおよびデジタル・インターフェース
    • 10mの長さ
    PPT-280は、設置の手間と部品点数を最小限に抑えたコンパクトな内蔵型近接プローブをお求めのユーザーに最適です。 アナログ近接システム (PPT-080/110)
  • 重要な回転機器を保護するためのAPI 670に完全準拠
  • 危険な領域で使用するためのATEXおよびIECEx認証が利用可能
  PPT-080/110の主な特長
  • リニア測定範囲と感度：
  • 2mmおよび4mm
  • 爆発の危険性がある環境での使用が認証されています
  • 全長5mまたは9mのシステム
  • ループ電源式トランスミッター（4-20mA）
  PPT-080/110は、発電所、製油所、重工業における重要な機器の保護に最適なソリューションです。 使用可能なモデル
• SPS：測定範囲0.2mm～2.2mmまたは0.2mm～4.2mm、感度8mV/µmまたは4mV/µm、Modbusインターフェース
• PPT-280：測定レンジ0.2mm～2.2mmまたは0.2mm～4.2mm、感度8mV/µmまたは4mV/µm、10mケーブル内蔵
• PPT-080：測定範囲0.25mm～2.25mm、感度7.87mV/µm、延長ケーブル8mまたは4m
• PPT-110：測定範囲0.4mm～4.4mm、感度3.94mV/µm、延長ケーブル8mまたは4m
• PPT-990設定キット：PPT-280用設定キット

アプリケーション

ハイドロジェネレーター

ガスタービンおよび蒸気タービン

ポンプ、ファン、冷却塔

高度な解析

FFT - 周波数ベースの振動解析：生の振動信号を周波数成分に変換し、共振、アンバランス、またはミスアライメントなどの機械的な不具合を明らかにします

軌道プロット - ラジアル平面 (X-Y) におけるシャフトの振動：2つの直交する近接プローブを使用して、水平面内のシャフトのリアルタイムの動きを視覚化します：ベアリングクリアランス内のシャフトの平均位置を表示し、荷重変化、熱影響、ミスアライメント、または油膜の挙動により、シャフトが時間とともにどのように移動またはドリフトするかを明らかにします。 特徴/技術仕様

• 非接触渦電流技術
• 測定範囲： 0.2mm～4.4mm（モデルによる）
• 感度：3.94mV/µm～8mV/µm（モデルによる）
• 周波数範囲：DC～10kHz（SPS）、0～1.2kHz（PPT-280）
• 温度範囲：-35～+180℃（SPS）
• 出力オプション：
• 生電圧、4-20 mA、Modbus RTU
• API 670準拠（PPT-080/110）
• ATEX、IECEx、CSA認証取得可能（PPT-080/110）
• システム長：モデルにより4m、5m、8m、9m、10m
• 堅牢、密閉、交換可能なコンポーネント
