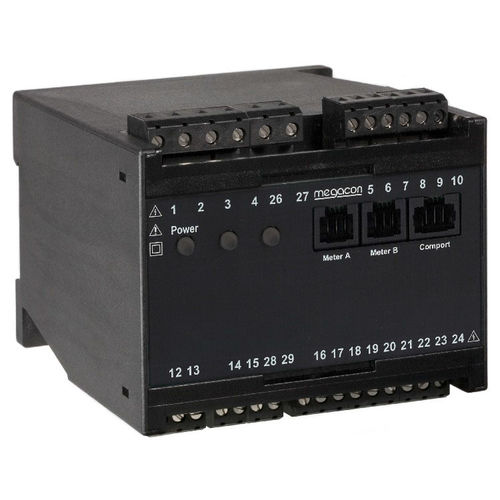

マルチ変換器測定器 MT-xWRx Series

無効電力有効電力電気回路網用

アクティブパワーとリアクティブパワーを計測するトランスデューサ - アクティブパワー（ワット）とリアクティブパワー（VA）を組み合わせた、平衡または不平衡負荷用のトランスデューサです。 - 波形の歪みに影響されない、クラス0.5（ワット）およびクラス1（VAr）の高精度な真のRMS測定が可能 - 1Aまたは5Aのカレントトランスと併用可能 - 最大2つの高速アナログ出力信号（<50mS）を個別に出力可能（オプション - フルパワースケールのDIN96スレーブインジケーター（オプション デジタル制御のPMT-xWRxは、平衡または不平衡負荷システムの有効(ワット)および無効(VAr)用の高精度トランスデューサです。 非常に高速な応答、有効電力と無効電力の精密なモニタリングを必要とするアプリケーションに使用されます。発電機、モータ、インバータなどの負荷を調整・制御するシステムに最適です。 本機は、電圧と電流の真のR.M.S.値を測定し、その精度は波形の歪みに依存しません。緑のLED（ON）は補助電源の存在を示します。 測定された有効電力（Watt）または無効電力（VAr）のレベルに比例した振幅を持つ、2つの個別の非常に高速なアナログ出力信号。 出力を遠隔地での検針に使用する場合は，スレーブ表示器に0～1mAを推奨します。 また、DIN96スレーブ表示器（オプション）用のRJ12出力が追加されています。 ノイズイミューンのmA出力は、C.T.および電圧入力、補助電源の両方から絶縁されています。 標準モデルでは、モニター電圧（端子1および2）から補助電源電圧を取ります。 また、オプションでACまたはDCの補助電圧（端子26、27）を個別に供給することもできますが、その場合は注文時に指定する必要があります。
