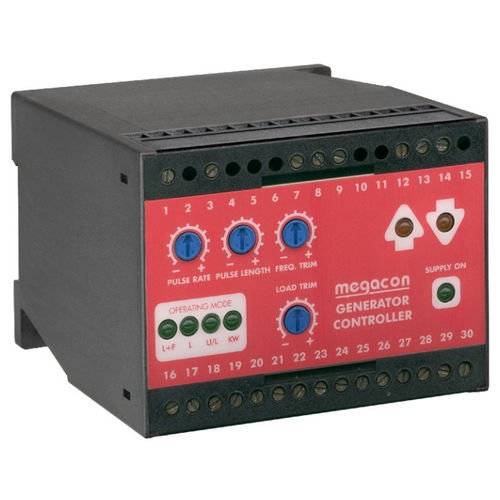

発電設備同期制御装置 MCE105D series

MCE105D-ジェネレータコントロール 同期モード ロードシェアリングモード 周波数モード ソフトアンロード制御 MCE105Dは、ジェネレータのプライムムーバの速度を制御するために、ボルトフリーの上昇/下信号を提供します。 上下の出力は、目標速度の 95% に達するまで一定の出力を提供し、パルス出力に変化します。 これらの制御信号は、コントローラの動作状態に応じて生成されます。 このコントローラの使用方法の詳細については、Megacon テクニカルパブリケーションを参照してください。 MCE105Dには5つの動作モードがあります： 同期制御 KSQ105シンクロナイザからのアナログ入力を監視します。 負荷と周波数ユニット内に設定された周波数を維持し、システム内の他のMCE105Dとロードシェアを行います。 負荷 （無限大バス）と同期した場合にのみ使用されます。 [ アンロード] ゼロキロワットが検出されるまで、プライムムーバの速度を下げます。 [ 固定キロワット ] プライムムーバの速度を制御し、外部ポテンショメータによって設定された値に対してキロワット出力に一致させます。
