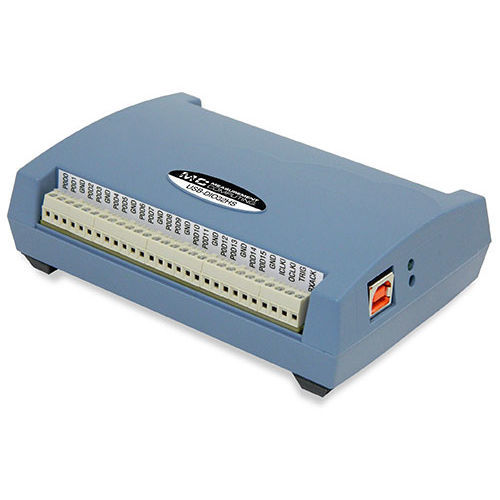

USB-DIO32HSシリーズは、32ビットの高速デジタルI/O、最大8MS/sの更新レート、独立した入力および出力スキャンクロック、デジタルおよびパターントリガーを提供するデジタルI/Oデバイスです。
デジタルI/O
DIO 32ビットは、入力または出力用にビット構成可能な2つの16ビット・ポートとして使用できます。各ポートは独立に構成されているので、ソフトウェア・ポーリングとハードウェア・スキャンの両方を同時に実行することができます。ハードウェア・ペースで出力スキャンを実行する場合、ポート内のすべてのビットを出力に設定する必要があります。しかし、入力スキャンでは、出力用に設定されたポート内のすべてのビットの現在の状態が読み取られます。
デジタル出力スキャン
いずれのデジタルポートも16ビットのデジタルパターンを出力することができます。パターンは最大8MS/sの速度で更新され、出力スキャンクロックでクロックされます。両方のポートを使用すると、32ビットのデジタル・パターンを出力することができます。片方のポートのデータは読み込まれ、2番目のポートが読み込まれるまでFIFOバッファに保存されます。両ポートは、次のペーサークロック信号の立ち上がりエッジで同時に出力されます。
プルアップ/ダウン構成
DIOビットは、オンボードジャンパーで47kΩの抵抗を通して5Vにプルアップまたは0Vにプルダウンすることができます。
---
