セラミック石割り機 PXA

大理石板用

概要

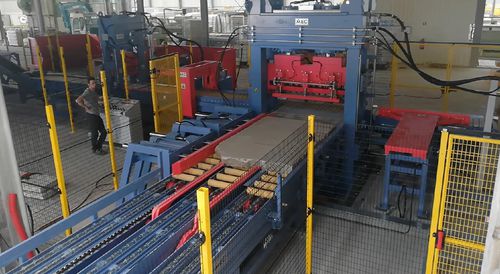

H型フレーム（閉フレーム）式の自動石割設備はPXAカテゴリに含まれます。PXA機は非常に大きな幅（最大3m）まで対応でき、花崗岩のパリサードや大形ブロックの自動割りに使用されます。生産ラインは1台または複数台のH型機を90°で接続したコンベヤと組み合わせ、歩道縁石、敷石、敷設用プレートなど多様な最終寸法を自動で生産できます（処理能力や投資条件による）。

構造と刃の構成
閉フレーム機は上刃・下刃に加え左右の側刃を含む4刃構成で供給可能です。油圧システムが各刃に同時に動力を供給し、ブロック周辺全体に割裂力を作用させます。側刃は高さのある部材で発生しやすい凹凸のある割れ面を低減します。

P4シリーズの特長
P4シリーズは砂岩、トラバーチン、石灰岩、層状石（例：片岩、serizzo）など特性のある材料や、花崗岩などの一般材料に対応するよう設計されています。薄割厚が求められる表面材市場ではP4が選ばれることが多く、材料に応じて固定刃または調整可能／交換式の歯を装着できます。

統合と自動化
MECは材料種別、ブロック寸法、要求処理能力に基づき、最適な供給システムと自動化レベルを設計します。搬送・整列・制御の各ソリューションを組み合わせて製品品質と設備生産性の最適化が可能です。

特長

• H型フレーム自動石割機（PXAカテゴリ）
• 大形ブロックやパリサードに対応する非常に大きな幅（最大3m）
• 複数のH型機と90°コンベヤ接続による自動多サイズ生産ライン構成
• 閉フレーム4刃構成、油圧による同時動力供給
• 高さのある部材での凹凸割れを低減する側刃
• P4は砂岩、トラバーチン、石灰岩、層状石（gneiss、serizzo）および花崗岩に適合
• 薄割り厚を実現するP4の能力（表面材用途）
• 材料に応じた固定刃または調整／交換可能な歯の選択肢
• カスタム給料システム、搬送および自動制御の統合が可能

カスタマイズ可能な項目:

• 寸法
• 出力（力）
• 原料搬送システム

仕様 / 技術データ

• 機械カテゴリ：PXA（H型自動分割機）およびP4シリーズ
• 最大機械幅：特定のPXA構成で最大3 m
• 刃構成：上刃・下刃、オプションの側刃（閉フレーム4刃システム）
• 動力伝達：複数刃へ同時に動力を供給する油圧システム
• 対応材料：花崗岩（PXA）、砂岩、トラバーチン、石灰岩、gneiss、serizzo（P4）
• 表面材対応：P4は固定刃または調整／交換可能な歯で薄割り厚を実現
• 自動化：給料システム、整列装置、制御統合が可能
• 典型的な最終製品：パリサード、縁石、敷石、敷設用プレート、割肌仕上げの表面材
