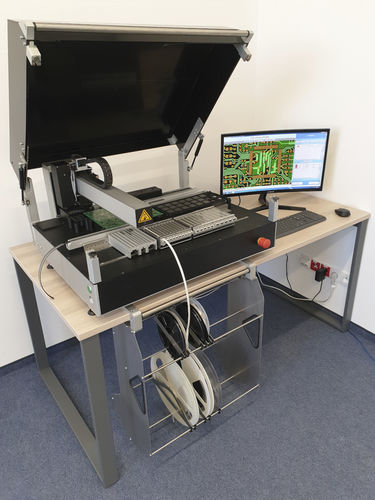

SMTピックアンドプレース装置 P10

自動光線位置合わせシステム付き

技術データ 作業領域 最大. 500x480mm コンポーネントの範囲 0201〜40x80mm 最小ピッチ0,4mm コンポーネントのパッケージング テープ/スティック/トレイ/バルク コンポーネント 1100 cphまでの非接触アライメント配置率. 最大6000ドット/h フィーダー容量 80×8mmまでのディスペンシングレート-テープストリップまたはリール と2 x（300 x 200mm）-ICトレイ 200 x 300mm PCBサイズ 解像度 X/Y-軸-0,008mm（リニアエンコーダ） Z-軸：0,02mm（リニアエンコーダ） 回転：0,01°（回転エンコーダ）） 配置精度 +/-0,03ミリメートル 寸法と重量 840 X 630 X 430 ミリメートル/ CA. 92キロ 供給 110-230V/50-60Hz/ 850W/0,6 MPa/ 20リットル/分 キー機能 精密自動SMTピック＆プレースマシンアライメントシステムと分配バルブ 自動ピック＆プレースヘッドとプレース 自動塗布ヘッド 自動ノズルチェンジャー（6ツール） 自動基準 底部カメラ用トップカメラシステム-SMDコンポーネント ガーバーのための光学アライメントシステム-とCADエディタ（すべてのCADシステム） ティーチインモード- の印刷精度の電子マニピュレータビジョンinspektionはんだペーストとコンポーネント配置 オペレーティングシステムの精度： インターネット経由のWindows 7/8リモートサービス グラフィカルユーザーインターフェイス アプリケーションエリア ピック＆コンポーネントのすべてのタイプの場所に適した、中小量生産に適した
