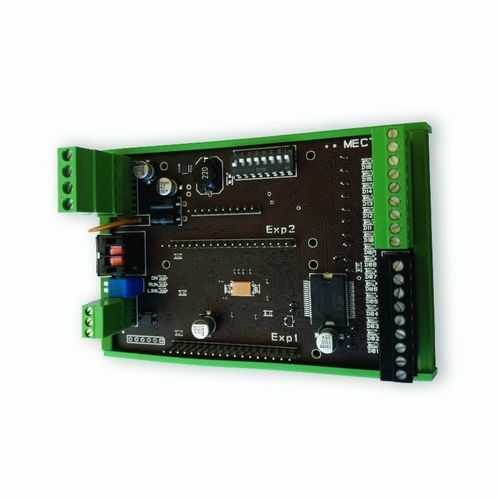

バスインターフェース モジュール MPNE1001

Modbusアナログ

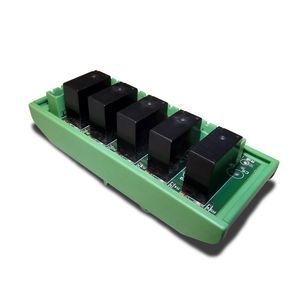

MPNEは、デジタルおよびアナログ入出力とModbus RTUインターフェースを備えたモジュラーシステムです。 MPNE1001モジュールはModbus RTUインターフェースを備えています。MPNE1001はモジュールからのデータを管理し、Modbus RTUバスに接続します。 MPNE1001はベースボードと最大2つの拡張モジュールで構成されるモジュールシステムの一部です。 ベース・ボードには16のデジタル・ラインがあり、必要に応じてさらに2つの拡張モジュールを追加することが可能です。 すべてのモジュールはDINレールEN 50022 (din35 - 4 DINモジュール)に接続できます。 Modbus RTUモジュール・インターフェースMPNE1001は以下のように構成されています： Modbus RTUバスインターフェース 3つのステータスLED デジタル・ライン用16個のLED ソフトウェア プロトコルModbus RTU ボーレート9600, 19200, 38400, 57600 モジュール・アドレス: 1 から 63 ハードウェア 通信ポート 1RS485半二重 入力/出力： 8デジタル入力（PNP 0-24Vdc）。うち2つはモノ/双方向エンコーダの接続に使用可能。 8 デジタル入出力 (PNP 0-24Vdc)。リレー出力にはACIN01製品が必要です。 デバイスには、単純な入出力として使用するよりも高度なロジックで管理できるI/Oがいくつかあります。 特に、以下のようなものがあります： PTO出力 エンコーダ入力 高速入力 高速出力
