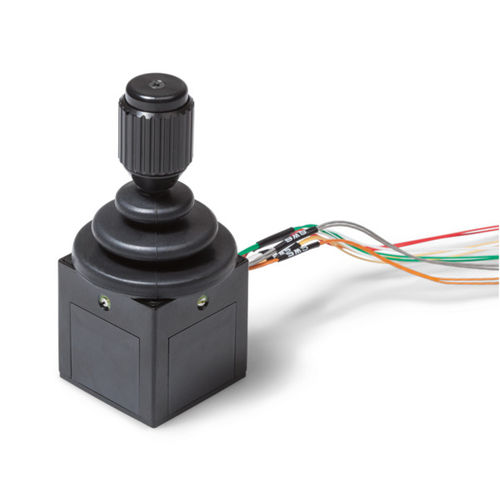

単軸ジョイスティック 821

2軸スイッチ3軸

このミニチュアスイッチスティックは、最大3軸、6個のマイクロスイッチを備え、堅牢な切り替え操作を実現します。 821シリーズのミニチュアスイッチスティックは、1～3軸に対応したフィンガージョイスティックであり、限られた設置スペースでも精密な切り替え操作が可能です。 821シリーズは、標準的な耐用寿命が100万回のスイッチングサイクルで、最大6個のマイクロスイッチを搭載しており、コンパクトなサイズと高い信頼性を兼ね備えています。これにより、スイッチングコマンドを明確に定義し、再現性が必要とされる用途に最適です。 このスティックは、わずかな偏向角度でも明確に感知できるスイッチングポイントを備えています。X軸およびY軸のスイッチング角度は通常±10°～±15°、Z軸は±30°～±35°です。 中心位置への復帰精度は±2°、作動力は0.8～2 N（X/Y軸）または15～60 mN（Z軸）であり、操作者に過度な負担をかけることなく、スイッチング操作を明確に感知できます。821は、標準で中心位置へのスプリングリターン機能を備えています。 ご要望に応じて、Z軸をリターン機能なしの仕様にすることも可能です。 821 は、最大 24 V DC の電圧で電気的にスイッチングを行うことができます。X 軸および Y 軸方向のマイクロスイッチは、通常 24 V で 50 mA、Z 軸方向は 24 V で 100 mA に対応するように設計されています。 バリエーションに応じて、スティックには2個、4個、または6個のマイクロスイッチを取り付けることができ、単軸、2軸、3軸の構成に適しています。 取り付けには、正方形やプラス形など、さまざまな形状のリミッターが用意されており、用途に合わせてジョイスティック先端の動きを調整できます。保護等級はIP40です。
