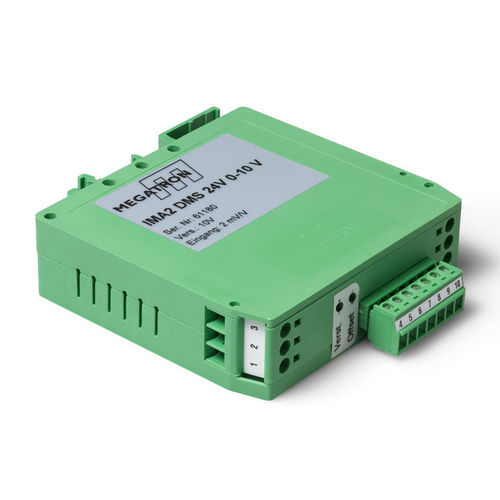

信号アンプ IMA2DMS

アナログ歪みゲージセンサー圧力用

ひずみゲージ式力センサーおよびロードセル用測定アンプ IMA2 DMS 測定アンプは、ひずみゲージを備えた力変換器やロードセル向けの信号処理回路一式を内蔵しています。IMA2 DMS は、標準仕様で、接続されたひずみゲージ式センサーに 10 V DC（またはオプションで 5 V DC）を供給します。 主要なアナログ信号（0～5 V、0～10 V、±5 V、±10 V、0～20 mA、4～20 mA）をオプション出力として利用可能です。 3 dB カットオフ周波数は 1 kHz であり、迅速なデータ収集とリアルタイム監視が可能です。 電子回路全体は、DIN レール取り付け用の Phoenix ハウジング（UEGM）に収納されており、設置が容易です。フロントパネルのトリミングポテンショメータにより、ユーザーは ゲインとオフセットを調整できます。 重量はわずか 100 g、動作温度範囲は -25 °C ～ +85 °C であるため、IMA2 DMS 測定アンプは幅広い用途に使用できます。 20 mV未満のリップル（DC～20 MHz）と、±0.02%/°C未満の温度ドリフトにより、高精度な測定を保証します。 オプション 電源オプション：24 V または 12 V 1 mV/V から 3 mV/V までのセンサー感度（定格特性値）に対応 ひずみゲージセンサーへの励起電圧を供給 センサー用励起電圧：10 V DC または 5 V DC 出力信号オプション：0～5 V、±5 V、0～10 V、±10 V、0～20 mA、4～20 mA。
