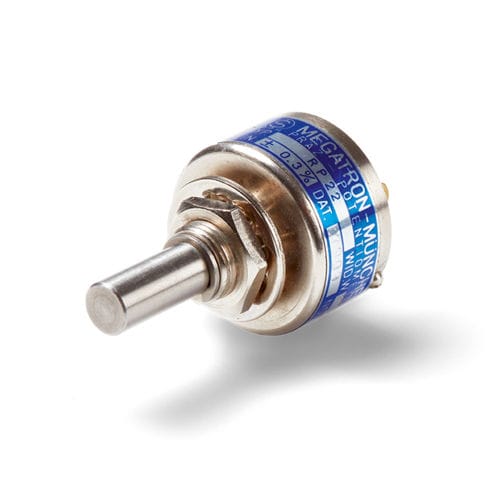

巻ポテンショメーター RP22/23

シングルターン手動式精密

高精度でコンパクトな巻線式ポテンショメータ RP22/23シリーズは、高精度位置測定用の巻線式ポテンショメータで、22mmの金属ハウジングとわずか12mmのコンパクトな取付奥行により、取付スペースが限られたアプリケーションに最適です。バルブ制御のフィードバックセンサとしてよく使用されます。 RP22の電気的有効回転角は355°までです。RP23バージョンは、回転角を320°に制限するメカニカルエンドストップを備えています。これにより、意図しない過回転を防止し、特に手動アプリケーションでの安全な操作を保証します。さらに、RP23バージョンは90Ncmの高い停止トルクを持ち、高い機械的負荷がかかる用途に最適です。 ポテンショメータは、リアシャフトのオプションを保持しながら、軸接続で使用できます。これは、軸接続にもかかわらず、同期機構に接続できることを意味します。 金メッキはんだラグは、信頼性の高い電気接続を保証します。 オプション 独立直線性：±0.3 %、オプションで±0.25 抵抗許容差： ±3 %、オプションで±1 抵抗値10 Ω～20 kΩ リアシャフト：ポテンショメーター背面の同期機構との機械的接続用 センタータップ：抵抗トラック上の定義されたポイントで電圧または電流のタッピングを可能にし、追加の測定出力を可能にします。 シャフトの適応：様々な形状と長さ ドライバー・スロット：調整が容易 シャフトシール：埃や湿気からの保護、過酷な環境に最適
