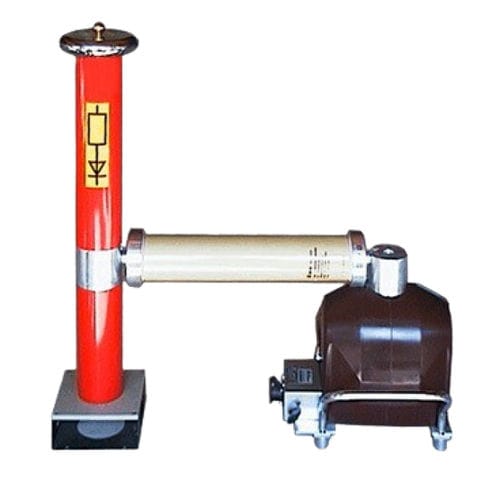

電気回路網用テスト システム HPG series

ケーブル用コンパクト高電圧

- コンパクトでメンテナンスフリーの鋳造樹脂製高圧トランス - 制御部と高圧部を分離 - 連続可変電圧 - 強力なシステム：1.2kVAで連続運転、最大3kVAで60分の短時間運転 - 電圧ダブラ整流アタッチメントによる直流試験 コンパクトなAC/DC高電圧試験システムHPG50-DとHPG80-Dは、50/60 HzのAC試験（35～58 kVRMS）および最大100 kVと160 kVのDC試験に適しています。DC電圧は電圧ダブラーを介して生成されます。高電圧試験システムは、制御ユニットと高電圧ユニットの2つの独立したユニットで構成されています。このように分離することで、現場で複雑な操作をすることなく、安全な距離でテストセットを使用することができます。コントロールユニットは高圧トランスを操作するためのもので、バリアック、電流／電圧表示計、試験時間用タイマー、安全回路で構成されています。 低圧巻線はゼロから最大値まで連続的に励磁することができ、あらかじめ決められた期間、一定の出力が得られるようにします。動作時間は、数分から連続動作まで、用途によって異なります。 スイッチギヤ、電圧・電流トランス、中電圧プラント・部品、DCケーブルの試験に最適です。
