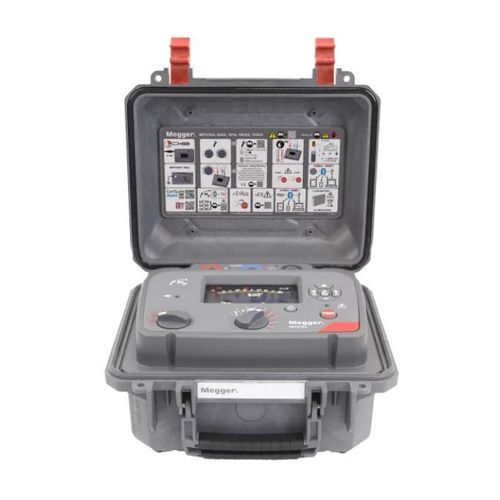

携帯型絶縁抵抗計 MIT series

卓上型電動モーター用

概要
モーター、変圧器、ケーブルおよびその他の電気資産に対して、基本的な絶縁試験を迅速かつ正確に実施できます。ラインナップは MIT515（最大5 kV）と MIT1015（最大10 kV）の2モデルです。これらの機器は絶縁抵抗、誘電吸収比（DAR）、および分極指数（PI）試験に対応します。Essentialシリーズは産業、OEM、電力事業向けに設計され、操作が簡単で CAT IV 600 V の安全規格に適合しています。

主な機能

• PI Predictor™ は数分で PI 値を推定し、PI 試験時間を最大50%短縮して生産性を向上させます。
• RE>Act™（特許出願中）モードは再吸収電流を監視し、正確な測定を行うとともに誤った合否判定や危険な逆電圧を回避します。
• 3 mA のノイズ耐性により、最大45 kVまでの典型的な産業・配電現場で安定した測定結果を実現します。
• 固定3 mAのバーン/チャージ電流、内部メモリなし（内部記録を必要としない Go/No-Go テスト向けに設計）。
• 高性能ガード端子により、漏れが多い条件下でも測定精度を確保します。
• 堅牢な筐体と IP65 保護（蓋閉時）で、衝撃、粉塵、過酷な環境に耐えます。
• オペレータ安全：CAT IV 600 V 認定、通電検知およびロック可能な端子。

試験モード

• 絶縁抵抗（IR）
• 誘電吸収比（DAR）
• 分極指数（PI）

モデルと違い

• MIT515 — 最大出力電圧 5 kV。
• MIT1015 — 最大出力電圧 10 kV。
• 両モデルは機能と試験モードが同一で、相違点は最大出力電圧のみです。

用途
産業、OEM、電力会社の環境におけるモーター、変圧器、ケーブルなどの定期的な絶縁試験および Go/No-Go チェックに最適です。

製品ドキュメント（入手可能）

• データシート（英語）
• ユーザーガイド（英語）
• RE>Act および PI Predictor に関する適用ノート

FAQ ハイライト

• Megger は Essential（内部記録なし、シンプル）、Advanced（追加モードと記録）、Expert（騒音環境向け、高バーン電流、遠隔試験向け）の3つのシリーズを提供しています。
• Essential シリーズは内部メモリやデータエクスポート機能を持ちません。記録や通信機能が必要な場合は Advanced または Expert を選択してください。
• シリーズ選定後、必要な試験電圧（5 kV または 10 kV）を選んでください。

技術仕様

• Brand: Megger
• モデル: MIT515, MIT1015
• 試験モード: IR, DAR, PI
• PI Predictor™: PI 試験時間を短縮（PI 値の推定）
• RE>Act™: 再吸収電流を監視し、正確な合否判定と危険な逆電圧の防止を支援
• バーン/チャージ電流: 固定 3 mA
• ノイズ耐性: 3 mA（最大45 kV のサイト対応）
• ガード端子: 高性能ガード（高漏洩条件対応）
• 保護等級: IP65（蓋閉時）
• 安全規格: CAT IV 600 V、通電検知、ロック端子
• 内部記録: なし（Essential モデルは内部メモリや直接データエクスポートなし）
• 最大出力電圧: MIT515 最大 5 kV；MIT1015 最大 10 kV
