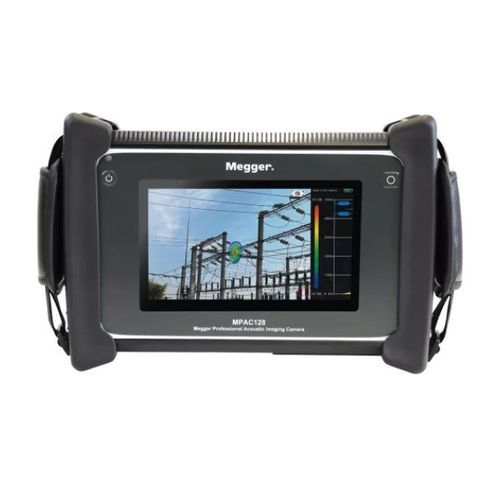

マイクロホンアレイカメラ MPAC128

音響危険な場所用検出用

製品について
MeggerのMPAC128アコースティックイメージャーは、ガス漏れや部分放電（PD）を可視化し、予防点検や迅速な故障特定を支援します。MPAC128シリーズは128マイクロホンのアレイで超音波および可聴信号を取得し、非接触で最大120 mまで検出可能です（一般に最良性能は10–20 m）。MPAC128-ATEXはゾーン2対応のATEX認証モデルです。

主な機能
MPAC128は、多数のマイクロホンと広い検出周波数帯により、部分放電とガス漏れの高精度な局所化を目的に設計されています。典型的な用途は送電線点検、産業プラント点検、ATEXモデルを用いた危険区域での検査などです。

ハイライト

• 128マイクロホンによる高い空間解像度と周波数分解能
• 検出周波数範囲：2 kHz〜48 kHz
• 非接触検出距離（仕様）：0.5 m〜120 m（最適は通常10–20 m）
• MPAC128：保護等級IP54、MPAC128-ATEX：II 3G Ex ic IIC T5 Gc（ゾーン2対応）
• 動作温度：-20 °C〜+50 °C

リリース / ファームウェア情報
MPAC128およびMPAC128-ATEX向けにファームウェア更新が提供されています。最近のリリースにはPRPD認識の改善、翻訳の最適化、UIテキストボックスの配置修正などが含まれます。

ソフトウェア
MPAC Analyst ソフトウェアは、MPACデバイスで取得した音響画像・動画の管理と解析を可能にします。表示、解析、編集、レポート作成の機能があります。参照バージョン：1.2.0。

製品ドキュメント（ページ掲載例）

• MPAC128-MPAC128ATEX_DS_EN.pdf（データシート）
• MPAC128_UG_en.pdf（ユーザーガイド）
• MPAC208-Software_UG.pdf（ソフトウェアユーザーガイド）

FAQ の要点

• イメージング原理：故障（漏れ、PD）は音／超音波を発生し、イメージャーはこれを検出して発生源を特定します。
• 識別距離：条件により約0.5 m〜120 m、通常は10–20 mが最良。
• バッテリー：典型的な劣化は約1000完全サイクルで約20％、内部バッテリーは認定サービスで交換可能。
• 校正：2年ごとの校正を推奨（製造元での校正が可能）；MPAC-Vによる現場検証で間隔延長が可能。
• 現場での推奨周波数範囲：一般20–40 kHz、遠距離／静かな環境15–35 kHz、騒音環境28–48 kHz。

技術仕様

• 製品名：MPAC128（ゾーン2用途はMPAC128-ATEX）
• 製造元／ブランド：Megger
• 用途：部分放電およびガス漏れの非接触検出・局所化
• マイクロホンアレイ：128マイクロホン
• 検出周波数：2 kHz〜48 kHz
• 検出距離：0.5 m〜120 m（通常最適10–20 m）
• ATEX（MPAC128-ATEX）：II 3G Ex ic IIC T5 Gc
• 防水規格：IP54（MPAC128）
• 動作温度：-20 °C〜+50 °C
• バッテリー：内蔵充電式；約1000サイクルで約20％劣化；交換は認定サービス
• 校正推奨：2年ごと
• 参照ファームウェア：6.0.4.3
• MPAC Analyst ソフトウェア：参照バージョン 1.2.0
• 制限事項：地下のガス漏れは検出不可（超音波が地面に吸収される）；液体漏れや極低圧のSF6漏れは検知できない場合あり
