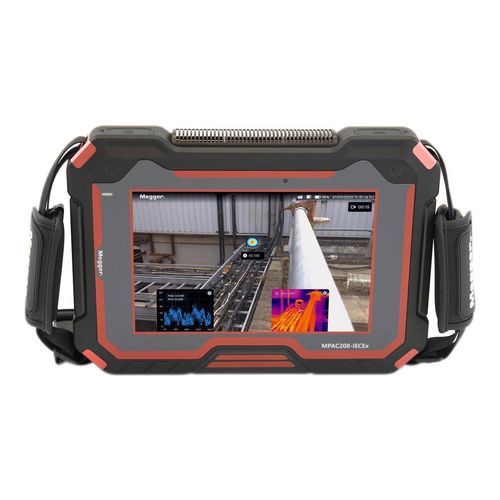

マイクロホンアレイカメラ MPAC208

音響産業用熱画像

製品について
MPAC208は、産業現場における超音波発生源の迅速かつ正確な検出を目的としたプロ仕様の音響イメージングカメラです。メンテナンス担当者が稼働を中断せずにガス漏れ、機械的故障、および部分放電（PD）を特定できます。

コアハードウェア
2 kHz～100 kHzに感度を持つ208チャネルのMEMSマイクアレイと13 MP光学カメラを統合し、8インチの静電容量式タッチスクリーンに表示します。リアルタイムの視覚オーバーレイで音源を光学画像上に表示し、即時に位置特定できます。

バリエーションと認証
MPAC208‑IECExは同等の機能を備え、クラス2の爆発性雰囲気での使用に対応する認証が付与されています。

実環境向け設計
検出レンジは最大200 mで、変電所、スイッチギア、架空線の近接検査や離隔点検に適します。Focus機能とノイズ抑制により騒音の多い設備でも対象超音波を分離できます。SoundScan™の方向案内は画面外の音源追跡を支援します。

主な動作モード（3種）

• ガス漏れモード：漏洩率、距離、経済的影響を推定して修理の優先順位付けを支援します。
• 部分放電モード：PD活動を記録し、PRPD解析を提供して早期検出と分類をサポートします。
• 機械モード：ベアリング摩耗、バルブ漏れ、キャビテーション、振動に起因する摩耗パターンを超音波署名から検出します。

熱画像による拡張（オプション）
オプションの熱画像モジュールを装着すると、音響画像と熱画像を並べて表示でき、熱的異常と音響異常の相関を確認して原因究明を迅速化できます。

現場使用に適した設計
携帯性に優れ軽量（約1.4 kg）。保護等級 IP54。着脱式スマートバッテリで最大10時間動作（5時間バッテリ×2付属）。ユーティリティ、プロセスプラント、再生可能エネルギー、製造現場の予知保全と省エネに適しています。

カメラ検証
オプションのMPAC‑Vアクセサリは、周波数特性、SPL、マイク位置の視覚的較正を自動で検査し、校正間の動作確認を実行します。

追加機能
ノイズ抑制、Focusモード、SoundScan™方向案内、内蔵の漏洩定量（SPL、体積及び金銭換算）、PRPD表示、PDカウント等を備えます。

技術仕様

• ブランド: Megger
• モデル: MPAC208（MPAC208‑IECEx版あり）
• マイクアレイ: 208チャネル MEMS
• 感度帯域: 2 kHz – 100 kHz
• 光学カメラ: 13 MP
• 表示: 8インチ 静電容量式タッチスクリーン
• 検出範囲: 最大約200 m（条件に依存）
• 動作モード: ガス漏れ、部分放電（PRPD）、機械
• オプション: 熱画像モジュール（音響/熱の相関表示）
• 検証アクセサリ: MPAC‑V（周波数応答、SPL、視覚較正）
• 重量: 約1.4 kg
• 保護等級: IP54
• 電源: 着脱式スマートバッテリ、最大10時間（5時間×2パック付属）
• 現場機能: Focus、ノイズ抑制、SoundScan™、漏洩定量（SPL、体積、金銭換算）
