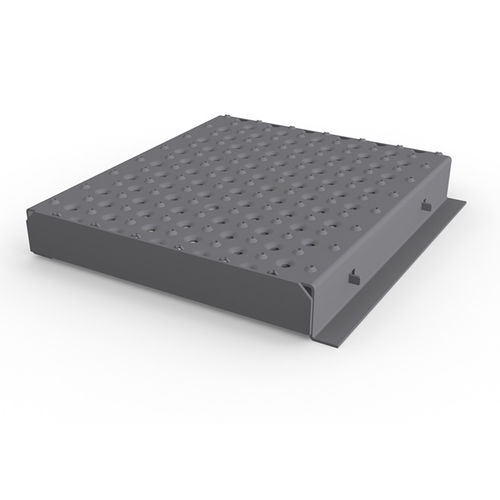

溶融亜鉛メッキ鋼製グレーチング Stephuit FH

金属板スチール製溶接

製品情報
Stephuit FH（難燃）
変圧器トレイ用の難燃性カバー用パネル。Stephuit FHはライプツィヒ材料試験研究所（MFPA）で鉱油火災に対する有効性が試験・認証されており、火災リスクの高い設備に適しています。

設置システム
特殊なプラグ接続により、現場での迅速かつ確実な組み立て・分解が可能です。

点検扉
ヒンジ付きサービス扉：570x570 mm、800x800 mm、1,000x1,000 mm の各サイズで提供。

点検口
ヒンジなしで取り外せるサービス開口：570x570 mm、800x800 mm、1,000x1,000 mm の各サイズで提供。

接地
接地ブラケットまたは接地ナットを上側または下側に溶接して供給可能。プロジェクトに応じて選択。

主な利点

• プラグイン方式による迅速な組み立て・分解
• 変圧器の停止・遮断時間の短縮
• 収集トレイの保守時間短縮（例：清掃時）
• 点検扉・点検口の統合が可能
• 顧客仕様での調整が可能
• 高い難燃性能と効率的な排水性

技術データ
材料 / 箔厚 / 防滑等級
溶融亜鉛めっき鋼（DD11） / 2.0 / 2.5 / 3.0 mm / R11
標準幅：150 / 180 / 240 / 300 mm
標準高さ：40 / 50 / 75 / 100 mm
最大長さ：2,800 mm まで
特殊寸法・材料は別途相談。

特徴 / 技術仕様

• 型式：Stephuit FH
• 認証：MFPA（ライプツィヒ）による鉱油火災に対する有効性試験・認証
• 用途：火災リスクのある設備向け変圧器トレイのカバー
• 設置：迅速な組み立て/分解が可能なプラグ接続
• 点検扉（ヒンジ付）：570x570 mm、800x800 mm、1,000x1,000 mm
• 点検口（取り外し可、ヒンジなし）：570x570 mm、800x800 mm、1,000x1,000 mm
• 接地：接地ブラケット／接地ナット（上または下に溶接）
• 材料：溶融亜鉛めっき鋼（DD11）
• 板厚：2.0 mm、2.5 mm、3.0 mm
• 防滑等級：R11
• 標準幅（mm）：150、180、240、300
• 標準高さ（mm）：40、50、75、100
• 最大長さ：2,800 mm まで
