GRPグレーチング

スクエアメッシュ滑り防止工業用床材用

製品情報

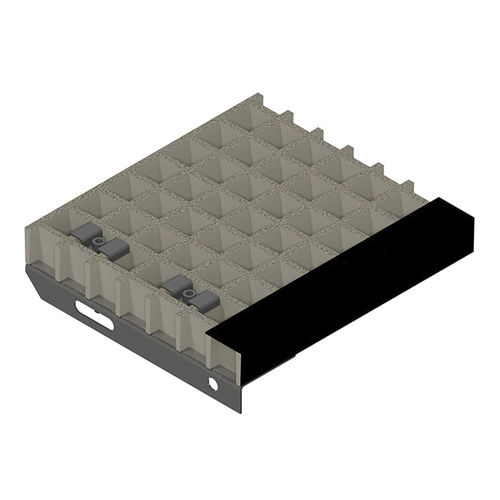

成形FRP踏み板は、前面に閉鎖型のコランダム研磨ノーズ（標準：黒、オプション：黄色）を備えて出荷されます。踏み面前端の視認性と摩耗部の滑り抵抗が向上します。支持スパン、荷重、許容たわみに応じて設計を調整できます。

技術データ（表面タイプ K）
高さ H [mm] | 棒厚 下 (Su)/上 (So) [mm] | メッシュ間隔 (MT) [mm] | 有効目開き [mm] | ノーズタイプ | 重量 [kg/pcs] | 在庫寸法 [mm]/表面
38 | 5/7 | 38,1 x 38,1 | 約31 x 31 | 簡易タイプ（非補強） | 5,5 | 997 x 274 (K)
38 | 5/7 | 38,1 x 38,1 | 約31 x 31 | 簡易タイプ（非補強） | 18,2 | 3321 x 274 (K)
38 | 5/7 | 38,1 x 38,1 | 約31 x 31 | 補強ノーズ | 25,0 | 3321 x 282 (K)

技術データ（表面タイプ KB - 在庫：コランダム研磨）
高さ H [mm] | 棒厚 下 (Su)/上 (So) [mm] | メッシュ間隔 (MT) [mm] | 有効目開き [mm] | ノーズタイプ | 重量 [kg/pcs] | 在庫寸法 [mm]/表面
38 | 5/7 | 38,1 x 38,1 | 約31 x 31 | 簡易タイプ（非補強） | 5,6 | 997 x 274 (KB)
38 | 5/7 | 38,1 x 38,1 | 約31 x 31 | 簡易タイプ（非補強） | 18,5 | 3321 x 274 (KB)
38 | 5/7 | 38,1 x 38,1 | 約31 x 31 | 補強ノーズ | 25,5 | 3321 x 282 (KB)

ノーズ / 側板
ノーズ種別：簡易ノーズ、補強ノーズ（FRPアングル併用）。側板：FRP製側板またはステンレス製側板（材質 1.4301 / AISI304、1.4571 / AISI316）を螺栓固定で対応可能。

長さ [mm] | 穴間隔 [mm]
237 | 120
274 | 150
312 | 180

用途 / 参考事例

• 一般用途：工業用階段、メンテナンス通路、プラットフォームの踏み板。
• 参考実績：ロストック コンバータープラットフォーム、ユルツェン（Ülzen） 浄水場。

特長 / 技術仕様

• 材料：成形FRP（ガラス繊維強化プラスチック）。
• 閉鎖型コランダム研磨ノーズ（標準：黒、オプション：黄）により視認性と滑り抵抗を向上。
• 表面仕上げ：複数の耐滑仕上げがあり、在庫表面はコランダム研磨（KB）。
• 構造バリエーション：ラミネート平板、密目構造、ラミネート角形状プロファイルなど、支間と荷重に合わせて選択。
• 側板：FRPまたはステンレス（1.4301 / 1.4571）、ボルト固定。
• 標準寸法：H = 38 mm、棒厚 Su/So = 5/7 mm、メッシュ間隔 = 38.1 x 38.1 mm、有効目開き ≈ 31 x 31 mm。
• 重量と在庫寸法の例は上記表を参照。
• 仕様決定時は耐滑特性の説明を参照してください。
