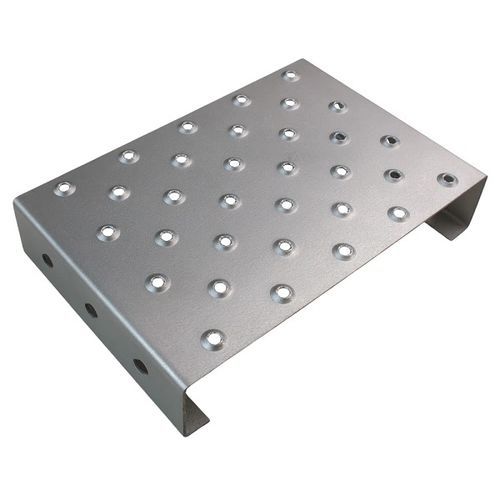

溶融亜鉛メッキ鋼製グレーチング Stepplus N

アルミニウムステンレススチール製滑り防止

製品概要
Stepplus N は、滑り止め表面を持つ穿孔リブ板で、極めて高い横方向剛性により高い点荷重に対応しつつ、効果的な排水を実現します。主に産業用途を想定しており、公共および民間領域でも使用可能です。床材、壁被覆、建築意匠部材として適しています。

技術データ
寸法
材質 — 板厚（mm） — 滑り止め等級
生鋼 / 熱間亜鉛めっき [DD11] — 2.0 / 2.5 — R12
センジミールめっき鋼 [DX51] — 2.0 / 2.5 — R12
アルミニウム [AIMg3] — - — -
ステンレス鋼 [1.4301] — 2.0 — R12
標準幅 — 125 / 200 / 250 / 300 mm
標準高さ — 40 / 50 / 75 / 100 mm（他の高さは別途対応）
最大長さ — 6000 mm
長さの目盛り — 50 mm
特注寸法・特殊材は別途ご相談。寸法はすべて mm 表記です。

付属品 / 固定具

• BPR フランジ — ケージナットと皿頭ボルト（M8）によるクランプ接続。
• BPR カウンタープレート — すべての Stepplus バージョン用の上部部品。
• BPR Rondelle T03 — Stepbloc および Drainstep 形状用のキャスト上部部品（DIN 7991 の皿ねじ用の皿穴付き）。
• BPR ファストフィクシング — M8 皿頭ボルトによるクランプ接続で迅速な組立に対応。
• BPR ユニバーサルクランプ — 下方からの組立用の鋳造クランプ、複数のバリエーションあり。

特徴 / 技術仕様

• 滑り止め表面（指定された仕様で R12）。
• 非常に高い横方向剛性により高い点荷重に対応。
• 効果的な排水性。
• 主な用途：産業用床・通路。公共・民間領域、壁被覆、建築的要素としても使用可能。
• 利用可能な材質：生鋼 / 熱間亜鉛めっき（DD11）、センジミールめっき鋼（DX51）、アルミニウム（AIMg3）、ステンレス鋼（1.4301）。
• 代表的な板厚：2.0 / 2.5 mm（材質により変動）；ステンレス鋼は 2.0 mm、アルミニウムは未記載。
• 標準幅：125、200、250、300 mm。標準高さ：40、50、75、100 mm。
• 最大長さ：6000 mm。長さの目盛り：50 mm。
• 特注寸法・特殊材は別途対応。
