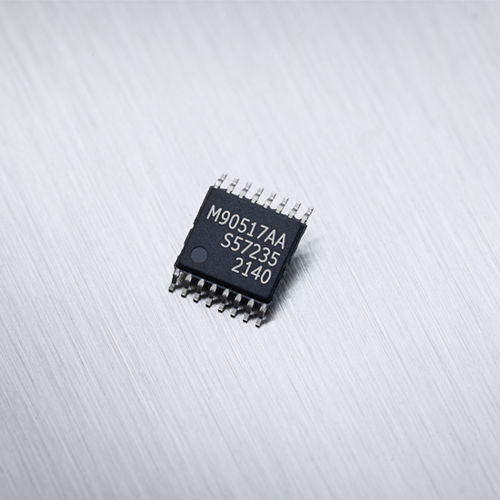

ロータリー位置センサ MLX90517

非接触式磁気誘導型

MLX90517 は、セーフティクリティカルな車載アプリケーションのアブソリュート回転モーション / ポジションセンシングに使用される高速誘導型レゾルバ IC です。アナログ（sin/cos）出力を提供し、オフチップ演算が必要です。 主な特長 高精度最大±0.36o 迷走磁界に影響されない（ISO 11452-8） ISO 26262 ASIL C SEooC (コンテキスト外の安全要素) 製品概要 MLX90517 は、セーフティクリティカルな車載アプリケーションのアブソリュート回転モーション / ポジションセンシングに使用される高速誘導型レゾルバ IC です。その主な仕様は、e-machineタイプのアプリケーションに直接役立ちます。MLX90517は、角度計算の前にECUで補正が必要な生のサイン信号とコサイン信号を提供します。 MLX90517は、誘導型トランスデューサを制御し、取り込まれたアナログセンサ信号を処理し、差動サインおよびコサイン出力を提供するように設計されています。誘導センサの動作は、送信コイル、ターゲット、および3つの受信コイル間の誘導結合に基づいています。 アナログ出力付き高速誘導型レゾルバ その革新的なアーキテクチャにより、MLX90517はいくつかの利点をもたらします： オンチップオフセットプリコンペンセーションが可能 3相ベースのコイル設計により、直線性の最適化が容易 MLX90517 は、ISO 26262 に準拠した ASIL C SEooC（Safety Element out of Context）として開発されており、ASIL D までの安全関連システムの実装をサポートします。 量産プログラミングのために、MLX90517はPTC-04（DB-HALL06、v3以上）と互換性があります。 アプリケーション 高速アブソリュートロータリポジションセンサ モーター位置検出（BLDC、PMSM、PMSR） トラクションモーター Eブレーキブースター 電動パワーステアリング（EPS）
