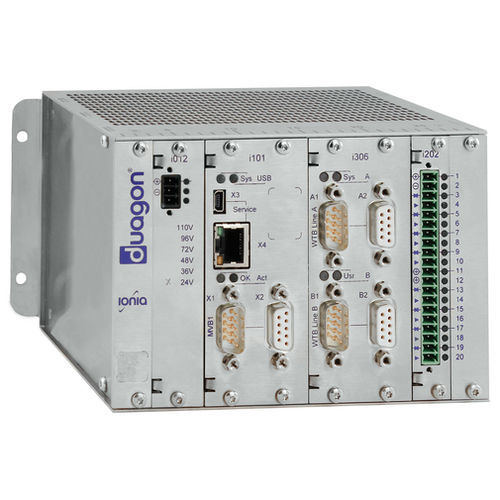

通信ゲートウェイ D521

イーサネットIPスレーブ

D521はIEC 61375およびUICリーフレット556に準拠したWTB-MVBゲートウェイです。ゲートウェイは2つのWTB媒体アタッチメントユニットで構成されています。ラインAとラインBのインターフェースはガルバニック絶縁されており、ケーブルの冗長化が可能で、標準9極SUB-Dタイプコネクタを使用しています。接点の酸化を克服するため、WTBゲートウェイはオプションでフリッティング機構を内蔵しています。duagonのIPでFPGA上に実現された統合WTBコントローラーは、強いマスター、弱いマスター、またはスレーブとして動作するように設定できます。 ゲートウェイはUIC556準拠のマッピングサーバーアプリケーションを内蔵しており、WTBとMVBコンフォームネットワーク間のメッセージデータ通信とプロセスデータのマーシャリングを処理します。オプションで安全なデータ転送も可能です。コンフィギュレーションツールを含む完全なコンフィギュレーションと統合ツールチェーンが提供され、アプリケーションを簡単にコンフィギュレーションし、ゲートウェイをあらゆるネットワークアーキテクチャにシームレスに統合することができます。 duagon独自のMVBコントローラーはFPGA上に実装され、4096プロセスデータポートをフルサポートします。列車編成ネットワーク・インターフェースは、TCN規格IEC 61375のクラス4に準拠しています。 D521は、8つのデジタル入力と8つの入出力チャンネルを備えています。I/Oチャンネルは、アプリケーションにより、バッテリ電圧監視、冗長切り替え、および「ウェイクアップ」信号の実装に使用されます。 WTBゲートウェイは列車バッテリーに直接接続され、24～110 Vdcのすべての電圧タイプをサポートします。さらに、パワーセーブモードも内蔵しています。イーサネット経由でアクセス可能なサービス・インターフェースは、診断情報や記録された全データへの迅速なアクセスを提供します。
