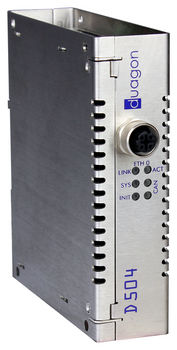

通信ゲートウェイ D504

イーサネットCANCANopen

D504は、設定が簡単なEthernet-to-CANゲートウェイです。最大2系統のCANインタフェース(CAN0 / CAN1)と最大2系統の10/100Mb/sイーサネットインタフェース(ETH0 / ETH1)を提供します。イーサネットコネクタはIEC 61076-2-101（Dコード、メス）に準拠しています。 イーサネット・インターフェイスは、10BASE-Tまたは100BASE-TX、全二重モード、オートネゴシエーション、オートMDI-XをサポートするIEEE 802.3に準拠しています。さらに、内部ロジックは「Ethernet on traction vehicles」規格IEC 61375-3-4をサポートしています。 オプションの第2イーサネット・インターフェースETH1は、冗長回線として、またはリモート診断やメンテナンス用の別チャンネルとして使用されます。 CANインターフェースは、CANpie、CANopen（スレーブおよびマスター）、J1939など、さまざまなプロトコルに対応しています。オプションで、120Ωまたは150Ω終端を選択できます。 duagonのゲートウェイは、お客様固有のアプリケーションを構築するためのプラットフォームとして、または標準のコンフィギュレーション可能なゲートウェイアプリケーションを備えたゲートウェイとして、2つのバリエーションがあります。プラットフォーム型には開発ライブラリーが付属しており、お客様固有のアプリケーションを迅速かつ効率的に設計することができます。 ゲートウェイは、DINレールまたはM4ネジで取り付け可能なステンレス製ハウジングに統合されています。このデバイスは、車両バッテリーから直接給電することも、PoE（Power over Ethernet）により給電することもできます。 D504は過酷なトラクション環境向けに設計されており、EN 50155、EN 50121、IEC 61373規格に準拠しています： -40 °C～+70 °Cの周囲温度範囲 遮断電圧供給クラスS2 湿度に対するコーティング 強化されたEMIおよび振動耐性 特長 独自の高性能イーサネット通信スタック
