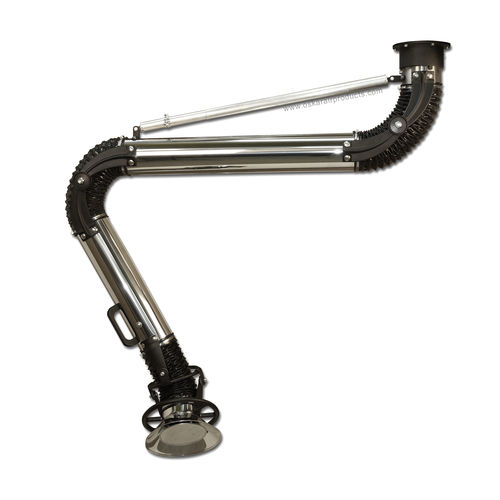

固定式吸引アーム Oskar 125

剛性化学製品煙用

概要
Oskar Stainless 125 排気アームは、滑らかなステンレス製チューブとアルミ製継手で構成され、圧力損失の低減、低騒音、保守の容易さ、長寿命を実現するよう設計されています。調整は外部で行われるため、汚染された気流との接触がなく、排気システムを停止せずに調整が可能です。薬品性・可燃性・高温のガス混合物にも対応し、用途に応じて各種エラスティックホースと組み合わせることができます。

主な用途

• 装置を頻繁に洗浄する工程での局所排気
• 薬品性、可燃性、または高温のガス混合物
• エラスティックホースにより最大230°Cまで耐熱性を確保
• 推奨風量範囲 500 ÷ 1000 m3/h

標準構造

• アーム内側はステンレス（ボルト、ナット、内蔵ダンパー含む）
• 調整はすべて外部で行われる（調整時に汚染気流と接触しない）
• 空気分流器と取手付きステンレス製集じんフード
• アルミ製フード継手（黒塗装）
• 鋳造アルミ製の中間・回転継手（黒塗装）
• アルミ-ステンレス製取り付け回転継手
• 滑らかなステンレス製チューブ（材質304）
• 標準のステンレス製内蔵ダンパー
• 標準納入の黒色PVCフレキシブルホース（最大80°C）

利用可能なモデル／資料

• Oskar Stainless 125 自立式排気アームのカタログカード
• 吊り下げ型モデル — 到達長さ 2 m、3 m
• 床置き型モデル — 到達長さ 2 m、3 m

仕様

• 型式：Oskar Stainless 125
• 材質：ステンレス製チューブ（材質304）とアルミ継手
• フード：空気分流器と取手付きステンレス製集じんフード
• 継手：アルミおよび鋳造アルミの回転/中間継手（黒塗装）
• 調整：外部調整（排気システムの停止不要）
• 内蔵ダンパー：標準ステンレス製ダンパー
• フレキシブルホース（標準納入）：黒色PVC 最大80°C
• ホースの耐熱性（オプション）：選定したエラスティックホースにより最大230°C
• 推奨風量：500 ÷ 1000 m3/h
• 取り付けオプション：吊り下げ型および床置き型
• 主な用途：薬品性や可燃性のガス混合物、高温排気、洗浄工程環境、試験室、クリーンルーム、製薬、食品、化学分野の用途
