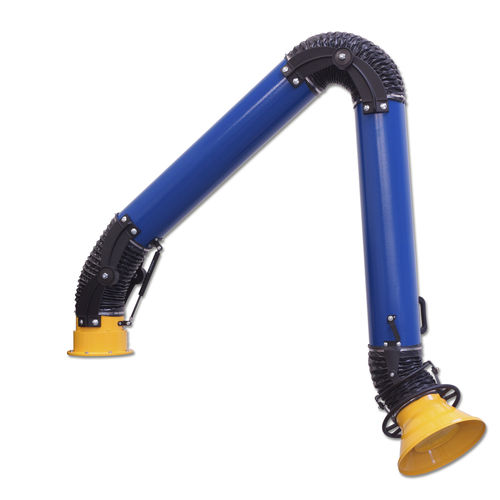

固定式吸引アーム Oskar 200

フレキシブル剛性粉塵用

製品概要
Oskar 200 フューム抽出アームは、自立式の局所排気ソリューションで、過酷な工業プロセスにおける局所大気汚染対策を目的に設計されています。溶接ヒューム、研削・研磨粉塵、油ミストなどの発生源での捕集に使用されます。アルミのダイカスト部品を採用し総重量を低減、スムースチューブと外付けアルミジョイントにより圧力損失と騒音を抑制します。内部可動部は標準の空気ダンパーのみで、調整はすべて外側から行えるため、排気システムを停止せずに調整可能で、汚染空気流やダクト内面に触れることがありません。

用途

• 溶接、研削、研磨、油ミスト、切断、塗装、梱包
• 標準フレキシブルホースの耐熱温度：最大80°C
• 推奨風量：1400–2100 m3/h
• 化学的に攻撃性のある蒸気・ガスの除去には不適

構造

• すべての調整が外側から可能
• エアディバイダー付きアルミ製フード
• フード周囲のグラブハンドルで位置決めが容易
• アルミ製フードジョイント、アルミダイカスト製の中間・回転ジョイント
• アルミおよび鋼製の取付回転部
• 圧力損失低減のためのスムースチューブ
• 標準内蔵空気ダンパー（唯一の内部可動部）
• 標準：黒色PVCフレキシブルホース（耐熱最大80°C）
• 仕上げ：標準粉体塗装

Oskar 200 抽出アーム - 詳細

• カタログ：Oskar 200 自立式フューム抽出アーム
• 吊下げ型：Oskar 2020（到達距離2 m / 6 ft）、Oskar 2030（到達距離3 m / 10 ft）、Oskar 2040（到達距離4 m / 14 ft）
• 床置型：Oskar 2020P（到達距離2 m / 6 ft）、Oskar 2030P（到達距離3 m / 10 ft）、Oskar 2040P（到達距離4 m / 14 ft）

技術仕様

• 型名：Oskar 200
• 推奨風量：1400–2100 m3/h
• 標準ホース耐熱温度：最大80°C
• 材質：アルミ製フード、アルミダイカスト製中間・回転ジョイント、アルミ／鋼製取付回転部、スムースチューブ
• 内蔵空気ダンパー（唯一の内部可動部）
• 黒色PVCフレキシブルホース（標準）
• 仕上げ：標準粉体塗装
• 用途：溶接ヒューム、研削・研磨粉塵、油ミスト、切断、塗装、梱包
• 局所的な大気汚染物質の捕集用に設計；化学的に攻撃性のある蒸気やガスには使用不可
