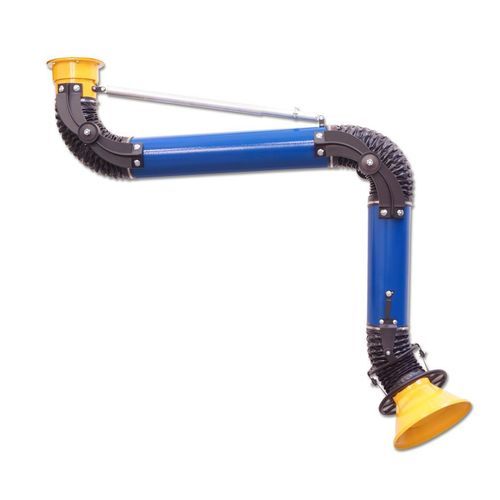

固定式吸引アーム Oskar 160

天井取付けフレキシブル多関節

製品概要
Oskar 160 は、溶接煙、研削・研磨の粉じん、油霧などの発生源での捕集を目的とした自立式集じんアームです。アルミニウムのダイキャスト部品、滑らかなチューブ、アルミ外部ジョイントを採用し、圧力損失と騒音を抑え、保守を容易にしています。調整はすべて外部で行え、内蔵の風量絞り弁のみが内部要素であるため、調整時に汚染空気流やダクト内面に触れる必要はありません。

典型的な用途

• 溶接
• 研削
• 油霧の捕集
• 切断
• 研磨
• 塗装
• 梱包
• 標準耐熱温度：最大 80°C
• 推奨風量範囲 1000–1400 m3/h
• 非爆発性かつ非腐食性の大気汚染向け

標準構造

• すべての調整は外部で可能
• エアディバイダー付きアルミ製フード
• フード全周のグラブハンドル
• フードのジョイントはアルミ製
• 中間および回転ジョイントはアルミ鋳造
• 取付回転部はアルミおよび鋼製
• 滑らかなチューブ構造
• 標準の内蔵風量絞り弁
• 黒色PVCフレキシブルホース（耐熱温度最大 80°C）
• 標準の粉体塗装仕上げ

入手可能なモデル / バージョン

• Oskar 1620 吊り下げ式集じんアーム – 到達距離 2 m / 6 ft
• Oskar 1630 吊り下げ式集じんアーム – 到達距離 3 m / 10 ft
• Oskar 1640 吊り下げ式集じんアーム – 到達距離 4 m / 14 ft
• Oskar 1620P 自立式集じんアーム – 到達距離 2 m / 6 ft
• Oskar 1630P 自立式集じんアーム – 到達距離 3 m / 10 ft
• Oskar 1640P 自立式集じんアーム – 到達距離 4 m / 14 ft
• Oskar 160 のカタログカードと技術資料が利用可能

技術仕様

• 推奨風量：1000–1400 m3/h
• フレキシブルホースの耐熱温度：最大 80°C (175°F)
• 構造材料：アルミ製フードとジョイント、中間および回転ジョイントはアルミ鋳造、取付回転部はアルミと鋼
• 設計：低圧力損失・低騒音を実現する滑らかなチューブとアルミ外部ジョイント
• 調整：すべて外部で可能（汚染空気流やダクト内にアクセスする必要なし）
• 内蔵風量絞り弁（標準）
• フード：エアディバイダーとグラブハンドル付きアルミ製
• ホース：黒色PVC（標準）
• 仕上げ：標準粉体塗装
• 用途：非爆発性かつ非腐食性の大気汚染の捕集向け
• 到達距離：2 m、3 m、4 m（吊り下げ式および自立式）
• 非常に高温の用途にはステンレス製の集じんアームを推奨
