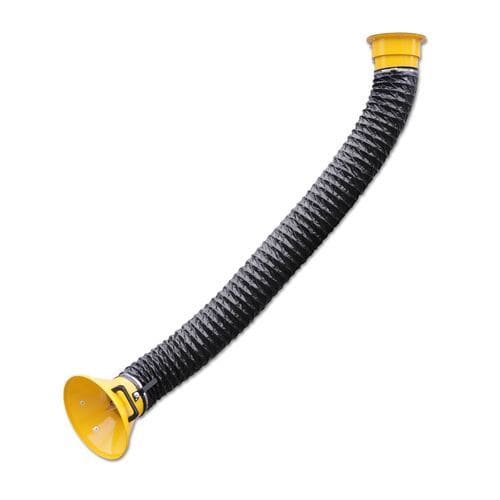

携帯型吸引アーム TE-1615

伸縮自在粉塵用吸引

製品概要
Tele-Econ 160 テレスコピックホース排気アーム（型式 TE-1615）は、負荷の小さい間欠的な換気・排気用途向けに設計されています。伸縮式フレームに可撓性のあるPVCホースを組み合わせ、内部の摩擦／調整要素で位置保持と気流制御を行います。作業場や小規模な作業ステーションでの局所排気に適しています。

用途

• 溶接作業
• はんだ付け
• 鋼・ステンレス部品の研削
• 切断作業
• 研磨・仕上げ

構造

• 伸縮フレーム上の黒色PVC弾性ホース
• 内部の摩擦／調整要素により任意の伸縮位置で作動可能
• 作業範囲を確保する回転スイベル
• 作動範囲内の制限（デッド）ゾーンを定義するスイベルソケットスリーブの安全ストップ
• 塗装アルミ製吸入口フード（エアダンパー内蔵）
• フードに位置決め用ハンドル装備

TE-1615 テレスコピック排気アームの仕様
型式：TE-1615
ダクト径：160 mm
推奨風量：1000 m³/h
到達長さ：0.9 - 1.5 m
フード入口：315 mm
重量：16 kg
図面番号：105918

技術仕様

• 型式：TE-1615
• ダクト径：160 mm
• 推奨風量：1000 m³/h
• 到達長さ：0.9 - 1.5 m
• フード入口：315 mm
• 重量：16 kg
• 図面番号：105918
