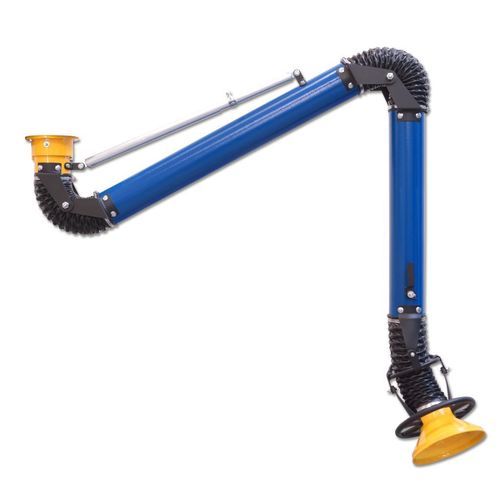

固定式吸引アーム Oskar 100

天井取付けフレキシブル伸縮自在

製品概要
自立式排気アーム Oskar 100 は、塗装、研削、研磨、溶接、機械加工などの中規模用途において発生源での空気汚染を捕集します。本アームには風量調整用のダンパー以外に内部機構はなく、全ての調整が外側から行えるため、汚染空気に触れずに保守が可能です。スムーズな配管は圧力損失と騒音を低減し、保守を容易にして長寿命化に寄与します。

用途

• 実験室、溶接作業、油ミスト、研削
• 標準耐熱性は最大80°C / 175°F；より高温ではホース種類や粉体塗装に依存；非常に高温の用途にはステンレス製アームを推奨
• 推奨風量範囲 350–500 m3/h
• 化学的に攻撃的でない気流の局所発生源捕集

構造

• すべての調整が外側から可能
• エアダイバー付きアルミ製フード、フード周囲にグラブハンドル
• アルミ製フード継手；中央および回転継手は鋼製
• アルミおよび鋼製の取り付け回転継手
• スムーズチューブおよび黒色PVCフレキシブルホース（標準）
• 標準の組み込み式エアダンパーと粉体塗装
• 吊り下げ型は全封入式伸縮スプリング装備

排気アーム Oskar 100 - 詳細：

• カタログカード: Oskar 100 自立式排気アーム
• 吊り下げ型: Oskar 1015 – 到達距離 1.5 m (5 ft)
• 吊り下げ型: Oskar 1020 – 到達距離 2 m (6 ft)
• 吊り下げ型: Oskar 1025 – 到達距離 2.5 m (8 ft)
• 自立型: Oskar 1015P – 到達距離 1.5 m (5 ft)
• 自立型: Oskar 1020P – 到達距離 2 m (6 ft)
• 自立型: Oskar 1025P – 到達距離 2.5 m (8 ft)

技術仕様

• 型番: Oskar 100
• ブランド: Oskar Air Products
• 製品種別: 自立式排気アーム
• 取付オプション: 吊り下げ型および自立型
• 到達距離: 1.5 m (5 ft), 2 m (6 ft), 2.5 m (8 ft)
• 内部機構: エアフローダンパー以外なし
• 調整: 全て外部からアクセス可能
• 推奨風量: 350–500 m3/h
• 耐熱性: 標準ホースは80°C / 175°Fまで；より高温はホースおよび塗装に依存；非常に高温にはステンレス推奨
• 材質: アルミ製フードおよび継手；中央・回転継手は鋼製；取り付け回転継手はアルミ・鋼製；黒色PVCフレキシブルホース（標準）
• 特徴: エアダイバー付きアルミフード、グラブハンドル、低圧損・低騒音を実現するスムーズチューブ、吊り下げ型の全封入式伸縮スプリング、組み込み式エアダンパー、粉体塗装
• 想定用途: 化学的に攻撃的でない気流の局所発生源捕集
