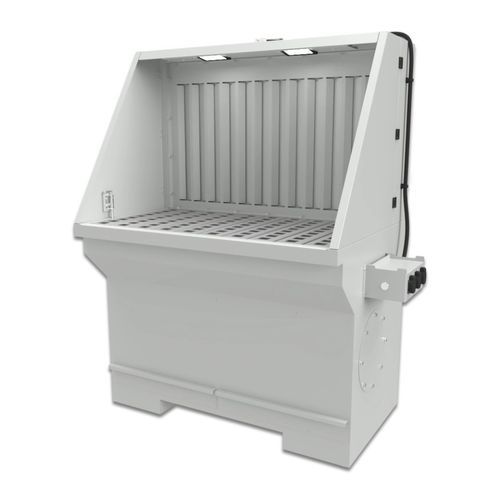

研削用吸引テーブル GD1500

溶接用一般用途防塵用

概要
Grindairのグラインディングテーブルは、粉じんと火花の捕集性能に優れた継続的なスポット研削用の産業用ワークステーションです。プロの作業場や生産ライン向けに設計されており、屋外へ排気するローカル換気システムまたは適切なろ過ユニットへの接続が必要です。

用途

• 金属・鋼の研削 – 加工時に発生する粉じんと火花を除去
• 鋼材や構造部品の加工 – 作業場および生産作業に適合
• 生産設備での使用 – 粉じんが発生するプロセスラインへの組込み
• 板金・溶接工場 – 局所吸引により作業者の安全を確保
• プラスチック部品の研削（要相談） – 適切な安全対策で対応可能
• 教育用途 – 職業学校や研修センターでの安全な加工実習
• 前処理ステーション – 溶接や塗装前の表面清掃・準備
• 保守・メンテナンス作業 – 局所集塵を伴うスポット研削
• 機械・金属加工・自動車工場 – 個別作業エリア向け設備

構造

• 安定性と長寿命を確保する閉断面角パイプによる堅牢な溶接フレーム
• 迅速な適応と保守が可能な取り外し式作業天板
• 局所吸引ポイントを備えた背面排気により効率的に粉じんを捕集
• 作業中でも簡単に取り外し・排出できるダストコレクタ引出し（2 × 17 L）
• 粉じんや火花の拡散を抑える折りたたみ式側面ガード（GM1500モデルに標準）
• 溶接・粉体塗装仕上げのスチール構造（作業面は除く）
• 作業性を高める電源コンセントと照明をGM1500LSモデルに搭載可能

モデル（カバーなし）
model w/o cover – equipment – drawing nr
GD1500 – standard – 103645-00
GD1500S – power sockets – 103645-01

モデル（カバーあり）
model w/ cover – equipment – drawing nr
GM1500 – standard – 103632-00
GM1500S – power sockets – 103632-01
GM1500L – light – 103632-10
GM1500LS – power sockets & light – 103632-11

製品情報 / ドキュメント
Grindair GD1500 — 103645-00-GD1500-IKW-EN.pdf
Grindair GD1500S — 103645-01-GD1500S-IKW-EN.pdf
Grindair GM1500 — 103632-00-GM1500-IKW-EN.pdf
Grindair GM1500S — 103632-01-GM1500S-IKW-EN.pdf
Grindair GM1500L — 103632-10-GM1500L-IKW-EN.pdf
Grindair GM1500LS — 103632-11-GM1500LS-IKW-EN.pdf

特性 / 技術仕様

• 高い粉じん発生環境での連続運転を想定して設計
• 屋外へ排気するローカル換気システムまたはろ過装置への接続が必要
• 閉断面角パイプによる堅牢な溶接フレーム
• 容易な適応と保守のための取り外し式作業天板
• 局所吸引ポイントを備えた背面排気
• ダストコレクタ引出し: 2 × 17 Lで簡単に排出可能
• GM1500モデルには折りたたみ式側面ガードを標準装備
• 作業面を除く溶接・粉体塗装仕上げのスチール構造
• GM1500LSモデルには電源コンセントと照明を装備可能
• 利用可能モデル: GD1500, GD1500S, GM1500, GM1500S, GM1500L, GM1500LS（モデル欄の図面番号を参照）
