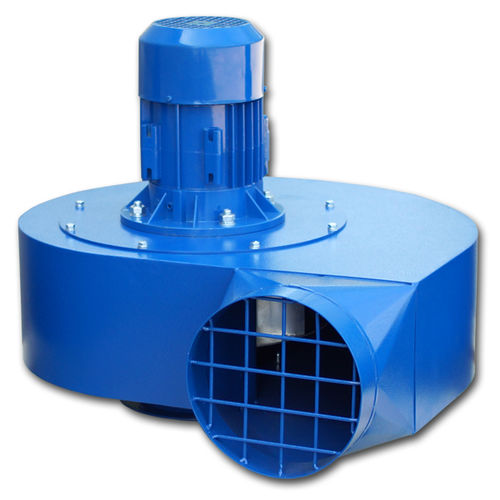

遠心ファン ZWR series

壁取り付け式ほこり防止排煙

概要
ZWRシリーズの排気ファンは、スポット設置の産業用排気システムでの信頼できる運転を目的に設計されています。吸引アーム、伸縮ブーム、スライドレール、ホースリールと連携して、発生源に近い位置での煙、粉じん、やや汚染された空気の集中的な除去を実現します。取り付けキットにより既存のアームやリールとの互換性が確保され、現場での組立が容易になります。

用途

• 吸引アームを用いたスポット溶接の煙の排気
• 研削、切断、溶接作業からの粉じん・煙の除去
• 移動式および据え置き式ろ過装置との併用
• 作業ステーションでの局所的な粉じん吸引
• スロット式吸引、関節アーム、ブームとの併用
• 工業設備内での清浄または軽度汚染空気の搬送
• 工場、製造ホール、実験室での局所換気の補助
• ホースリール式吸引システムへの組み込み
• 火花を発生させないファンが必要な環境での使用
• 爆発性雰囲気を想定しない粉じん排気システムの構成要素

構造

• アルミニウム製インペラ
• スチール製ハウジング – 溶接スチール構造、粉体塗装による防食処理
• 電動機 – 三相、全閉外扇形（外部冷却）
• 接続フランジ – アーム、ホース、システム部品への接続を容易にする
• コンパクトハウジング – 壁、天井、支持構造への取り付けに適合
• インペラおよび入口ガード – 運転中の安全対策
• 結線ボックス内蔵 – 電源・制御の接続を簡素化
• 着脱可能な吐出口継手

利用可能なZWRファンモデル

• ZWR 03 – 105202
• ZWR 04 – 105203
• ZWR 05 – 105204

ZWRファンのパラメータ
列: ZWR 03 | ZWR 04 | ZWR 05
最大風量: 1500 m³/h | 2000 m³/h | 3000 m³/h
電動機出力: 0.75 kW | 1.1 kW | 2.2 kW
電源: 3~400V | 50Hz | 3~400V | 50Hz | 3~400V | 50Hz
騒音レベル: 77 dB(A) | 79 dB(A) | 80 dB(A)
図面番号: 105202 | 105203 | 105204
入口径: 160 mm | 160 mm | 200 mm
出口径: 160 mm | 200 mm | 200 mm

技術仕様

• シリーズ / モデル: ZWRシリーズ
• モデル: ZWR 03 (105202), ZWR 04 (105203), ZWR 05 (105204)
• 最大風量: ZWR 03 = 1500 m³/h; ZWR 04 = 2000 m³/h; ZWR 05 = 3000 m³/h
• 出力: ZWR 03 = 0.75 kW; ZWR 04 = 1.1 kW; ZWR 05 = 2.2 kW
• 電源: 三相 3~400V, 50Hz
• 騒音レベル（典型）: ZWR 03 = 77 dB(A); ZWR 04 = 79 dB(A); ZWR 05 = 80 dB(A)
• インペラ: アルミニウム
• ハウジング: 溶接鋼、粉体塗装
• モーター: 三相、全閉、外部冷却
• 入口/出口径: モデル別（160/160 mm; 160/200 mm; 200/200 mm）
• 取付: 壁、天井、支持構造
• 安全機能: インペラおよび入口ガード、結線ボックス内蔵、着脱可能な吐出口継手
