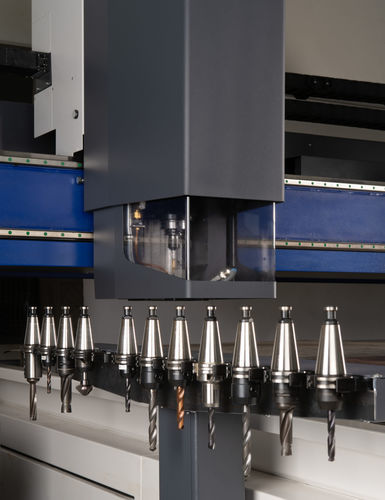

空気圧式ドリル ユニット GD40

電気機械式電動式タップ加工

概要
AISC準拠の構造鋼製作向けに設計されたGD40ドリルは、Element 500ガントリに搭載するためのコンパクトなドリルユニットです。狭いプロファイルとマルチプロセス機能により、1回のセットアップで穴あけ、タップ加工、座ぐり、孔拡大、切断（プラズマまたは酸素燃料）、マーキングを行い、板材の取り扱いと床面積を削減します。

特徴と利点

• 複数の加工工程を単一のセットアップで行うことで二次作業を削減または排除します。
• Suhner製ドリルスピンドル（CAT 40テーパー）；軟鋼での最大穿孔径 1-9/16"（40 mm、バリアントに依存）。
• ねじ切り、座ぐり、面取りの機能により穴加工が完結します。
• 空気式ドローバーにより迅速で完全自動のツールチェンジを実現；オプションの固定式ツールチェンジャー/保管ユニット（12工具容量）を搭載可能で、保管容量は拡張可、取り付け方法も柔軟。
• サーボ制御のワークホールドダウンクランプが加工面を検出して下方向の締付力を加え、材料を安定化します。
• 加工領域の切りくずを除去する統合エアブラスト。
• 専用のY軸モータによりドリル台車の絶対位置決めが可能で、非使用時は自動的に切削領域から退避します。
• Y軸台車クランプシステムがドリル台車を掘削時に確実にロックします。
• 自動工具測定によりセットアップ時間を短縮し、手動測定誤差を排除して深さ精度を向上させます。
• MQL潤滑システムはドリル工具を通しておよび/または外部ノズル経由で潤滑を供給します。

プロセス制御
64ビットのGlobal Connect制御（Windows 11）により、18.5インチのタッチスクリーン操作とドリルツールの直感的なセットアップが可能です。OmniWinのCAD/CAM統合によりプログラミングと計画が効率化され、オペレータの習熟負担が軽減されます。

搭載機
Element 500

仕様

• モデル：GD40 ドリルユニット
• スピンドル：Suhner ドリルスピンドル、CAT 40 テーパー
• 最大穿孔径：1-9/16"（40 mm）軟鋼（バリアント依存）
• プロセス：穴あけ、ねじ切り、座ぐり、面取り、切断（プラズマまたは酸素燃料）、マーキング
• 工具交換：空気式ドローバー；オプションの固定式ツールチェンジャー/保管ユニット（12工具容量）；保管拡張可
• クランプ：サーボ制御ワークホールドダウンクランプ；Y軸台車クランプシステム
• 位置決め：専用Y軸モータによる絶対位置決めと自動退避
• 切りくず除去：統合エアブラスト
• 工具測定：自動工具測定
• 潤滑：MQL潤滑システム
• 制御：64ビット Global Connect（Windows 11）；18.5インチ タッチスクリーン；OmniWin CAD/CAM 統合
• 統合：Element 500ガントリ搭載用に設計
