アクチュエータ付きバルブ RV-FLUID series

バタフライ空圧式制御

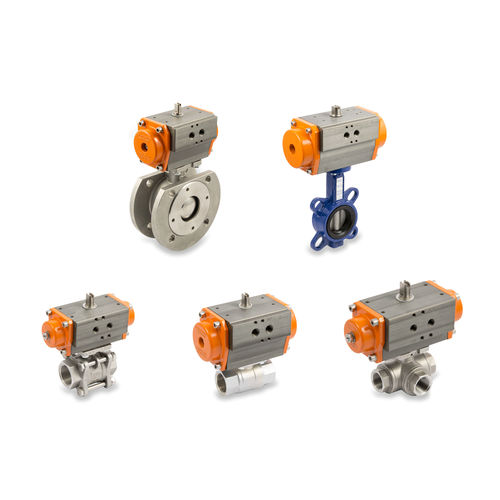

RV-FLUIDシリーズの操作弁は、ボールまたはバタフライ弁を制御する空気圧式ロータリーアクチュエータR4シリーズで構成されています。ボールバルブには2ウェイと3ウェイがあり、ボディはニッケルメッキの真鍮製とステンレス製があります。バタフライバルブは、塗装済み鋳鉄製ボディとニッケルメッキ鋳鉄製レンズがあります。アクチュエーターはラック＆ピニオンタイプで、アルミニウムボディに厚手の硬質アルマイト処理を施し、頭部は粉体塗装を施しています。単動形と複動形があり、両端でリミットスイッチの調整によりバルブを90度回転させることができます。動作はピニオン＆ラック式で、回転中常にトルクが供給されることを特徴とする技術です。制御弁は、NAMUR VDIVDE-3845インターフェースにより直接アクチュエータに適用されるか、本体のねじ接続を使用して遠隔操作されます。特定のアクセサリー（スイッチボックス）は、リミットスイッチ位置を検出するためにアクチュエータにインストールすることができます。
