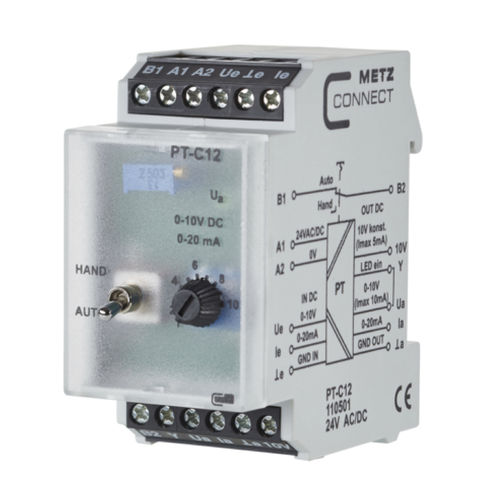

アナログ信号変換器 PT-C12 24 V

ポテンシャル・アイソレータ/信号変換器は、DC0～10V、DC0～20mAのアナログ信号の絶縁、またはDC0～10VからDC0～20mA、DC0～20mAからDC0～10Vへの信号変換に使用されます。入力信号と出力信号、および電源電圧は互いに電気的に絶縁されています。0～10Vまたは0～20mAの入力信号を接続できます。電気的絶縁機能：PTi-C12では、入力信号0～10Vは出力信号0～10Vに比例して調整され、PTi-C12では入力信号0～20mAは出力信号0～20mAに比例して調整されます。機能 電位分離による信号変換：0～10Vから0～20mA、または0～20mAから0～10Vへの信号変換により、変換された出力信号は、内蔵のスピンドルトリマーを使用して再調整することができます。さらに、フィードバック接点付きMANUAL AUTOスイッチによる手動緊急操作オプションも統合されています。0～10Vまたは0～20mAの出力信号は、スイッチがMANUALの位置にあるとき、前面のポテンショメーターで設定できます。最大10 V DC、5 mAの定電圧出力が可能です。10 V端子から最大10 V DC、5 mAの定電圧が出力されます。入力Yは出力電圧UaのLED表示に使用されます。LEDの明るさは出力信号のレベル（UaとY間のブリッジ）に依存します。また、入力Yの外部信号を0～10 V DCのLED表示に接続することもできます。 ネジ式端子台による接続
