付属品セット Zubehör

概要

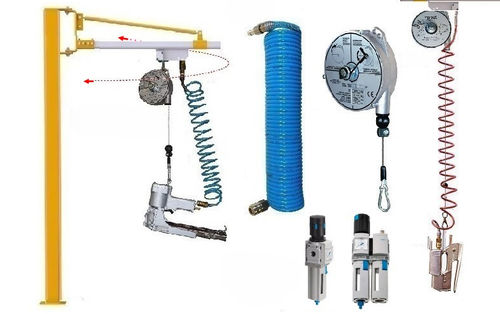

空気式ステープラー用のアクセサリー。回転アーム（スイベルアーム）システム、バランサー、圧縮空気用スパイラルホースを含み、組立・包装工程で工具に対する恒常的な空気供給と人間工学的な取り扱いを実現します。

適用範囲
ブラインドステープラーやステープリングプライヤーは、包装／組立の作業台上方に吊り下げて使用します。回転アームシステムは工具に圧縮空気を供給し、半円状の作業範囲内で工具を常に手元に保持するため、作業者の作業負荷を軽減します。壁取付は2点の角度固定、テーブル取付は作業位置での1点角度固定を用います。

供給可能なアクセサリー

• 圧縮空気用スパイラルホース（DS 75）
• バランサー／重量補償器（B 2/4, B 6/8）
• 壁取付用回転アーム（SCHWENK 20 W, SCHWENK 30 W）
• テーブル／支柱取付用回転アーム（SCHWENK 10 T, SCHWENK 20 T）
• メンテナンスユニット：フィルター・レギュレーター・ルブリケータ（W/EINHEIT）

技術仕様

• DS 75：スパイラルホース、最大伸長長さ 7.5 m。
• B 2/4：バランサー（重量補償器）、ケーブル長 2.0 m、工具重量 2–4 kg に調整可能。対応機種：Plier 130/1916 P、130/1916 PU + PUX、Blind Stapler TOP SP P、MEROLOCK 3、MEPA 18 + 22 P、MERO 18 + 22 P。
• B 6/8：バランサー、ケーブル長 2.5 m、工具重量 6–8 kg に調整可能。対応：JUMBO M 28、32、38。
• 壁取付回転アーム：SCHWENK 20 W（2.0 m）、SCHWENK 30 W（3.0 m）。
• テーブル／支柱取付回転アーム：SCHWENK 10 T（アーム 1.0 m、高さ 1800 mm）、SCHWENK 20 T（アーム 2.0 m、高さ 1800 mm）。
• W/EINHEIT：メンテナンスユニット（フィルター・レギュレーター・潤滑装置）。
• その他の仕様やカスタム仕様は別途お問い合わせください。

注意（技術データ）
仕様：空気式
6 barでの1回の打ち込みあたりの空気消費量：使用するステープラーの仕様を参照してください
重量：- kg

特長 / 技術仕様

• 製品種別：空気式ステープラー用アクセサリー（回転アーム、バランサー、スパイラルホース）
• 仕様：空気式
• DS 75：スパイラルホース、最大伸長 7.5 m
• B 2/4：バランサー 2.0 m、2–4 kg 対応
• B 6/8：バランサー 2.5 m、6–8 kg 対応
• SCHWENK 10 T：テーブル／支柱用回転アーム、アーム 1.0 m、高さ 1800 mm
• SCHWENK 20 T：テーブル／支柱用回転アーム、アーム 2.0 m、高さ 1800 mm
• SCHWENK 20 W：壁用回転アーム、アーム 2.0 m
• SCHWENK 30 W：壁用回転アーム、アーム 3.0 m
• 対応機種：Plier 130/1916 P、130/1916 PU + PUX；Blind Stapler TOP SP P；MEROLOCK 3；MEPA 18 + 22 P；MERO 18 + 22 P；JUMBO M 28/32/38
• アクセサリ：メンテナンスユニット（フィルター・レギュレーター・ルブリケータ）
• 空気供給：回転アームシステムによる恒常的な空気供給オプション
