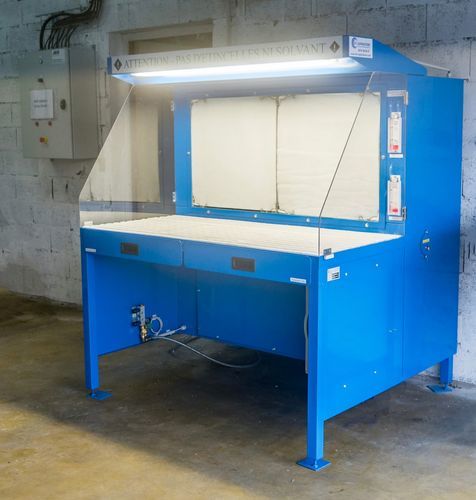

- MH-ASPIRATIONS は、航空機部品の仕上げ作業（合わせ、バリ取り、研磨、トリミングなど）で発生する粉じん・蒸気を捕集する自立型の吸引作業台です。
- ATEX リスクは考慮され、外部専門機関（INERIS）による評価が行われています。
- 目的：微細粉じんによる爆発リスクの低減、作業者の曝露低減、作業環境の改善。
主要リスク
- 吸引装置の爆発リスク（屋外使用を含む）により建物、機械、作業者が危険にさらされる可能性。
- 微細吸入性粉じんの吸引による職業病の発生。
加工可能材料
- アルミニウム
- マグネシウム
- 条件により：チタン
- 条件により：Inconel®
設計
- 照明と電源は吸引と同時に始動：吸引が動作していないと作業できない構成。
- 大型ワーク用の半透明ヒンジ式側面ディフレクター。
- オーブン焼付け粉体塗装の鈑金、耐キズ性あり。
- 粒子や小型工具を回収する引き出しを装備。
作業面と回収
- プラスチック製グレーティングの作業面でワークを傷つけない（許容荷重 100 Kg/m²）。
- 作業面下に設けた引き出しで粒子や工具を回収。
ろ過と吸引
- 前面開口部の風速は 0.7 m/s を超える（フィルター清浄時）ことで微細粒子を捕集。
- 作業面背後に配置された3段階ろ過；最終段は絶対ろ過フィルタと強化シール（例：E10）。
- 筐体内蔵の静音化ファン。
- 上部グリルからの空気排出；技術検証後にダクト接続が可能。
使用
- オペレータは着座または立位で作業可能：引き出し下部は空間を確保。
- 携帯工具用の空気・電気接続を内蔵（構成により最大2台の工具の供給/遮断が可能）。
- コンセントと非常停止を備えた電気ボックスを装備。
制御・付属品
- フィルターの目詰まりを視認するためのマノメーター。
- 工具およびユーティリティ用の統合接続と操作盤。
保守
- フィルターへのアクセスが容易で、メンテナンスのための迅速な着脱が可能。
- フィルターが異常に目詰まりした場合は自動で停止し、吸引速度が 0.5 m/s 未満にならないことを保証。
安全性
- ATEX リスクを考慮（外部評価実施）。
- 作業面照明を標準装備し、低騒音レベルを実現。
- M1 等級のフォームと迅速消火用ハッチを装備。
- 作業面グレーティングが部分的に塞がれても吸引は有効（下方のみの吸引ではない）。
主な利点
- 可燃・爆発性粉じんを発生する作業に対する安全性の向上。
- メンテナンス性が高く、フィルター要素へのアクセスが容易。
- 工具用給電と操作を統合し、人間工学と安全性を確保。
仕様 / 技術データ
- ろ過段数：3
- 最終フィルター：強化シールの絶対フィルター（例：E10、構成による）。
- 前面風速（フィルター清浄時）：> 0.7 m/s
- 安全閾値（自動停止）：吸引 < 0.5 m/s
- 作業面：プラスチックグレーティング（荷重 100 Kg/m²）
- 回収引き出し：粒子および小型工具用
- ファン：筐体内蔵、静音化
- フィルター監視：マノメーター
- 接続：携帯工具用の空気・電気接続
- 電気安全：非常停止とコンセントを備えたボックス
- 仕上げ：オーブン焼付け粉体塗装の鈑金
- 加工対応材料：アルミニウム、マグネシウム、チタン（条件あり）、Inconel®（条件あり）
- 防火：M1 等級フォームと迅速消火ハッチ
