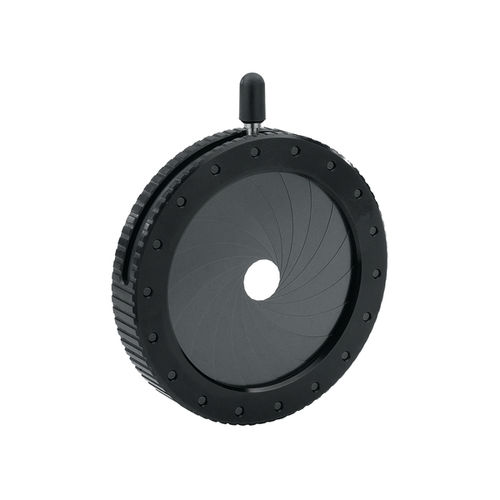

虹彩絞り M-DI47 series

これらのアイリスは、ビームアライメントや減衰のような一般的な光学アプリケーションのために、最小5mm、または最大73mmの開口を連続的に調整することができます。どちらのモデルも、円形の開口部を提供するために複数のスプリングスチールのリーフがあり、光学支柱や支柱に直接取り付けることができます。 2種類の開口サイズにより、5mmから73mmの虹彩開口部が得られます。 18枚のスプリングスチール製リーフが重なり合い、円形絞りを形成 スムーズで連続的な絞りコントロール メートルオプティカルポストに直接取り付け可能 可能な幅広い絞りサイズ M-DI47シリーズのアイリスダイアフラムは、M4ネジスタッドで直接メートル光学ポストや支柱に取り付けられます（ゴムカバーは取り外す必要があります）。絞りを作動させるための握りやすいハウジングが特徴で、ビームアライメント、光減衰、スプリアス反射や散乱光をブロックするバッフルなど、多くの光学的用途に対応する連続可変絞りを提供します。開口サイズは5.0mm～49mmと7.0mm～73mmの2モデルがあります。 理想的な形状の連続調整可能なアパーチャー スムーズな調整と最適な開口形状を実現するため、各絞りは18枚の湾曲したスプリングスチールの葉が重なり合っています。これらのリーフは、内側のリングに取り付けられたピンハンドルで調整することにより、2つの支持リングの間で連続的に調整され、円形の開口部を提供するために交差します。
