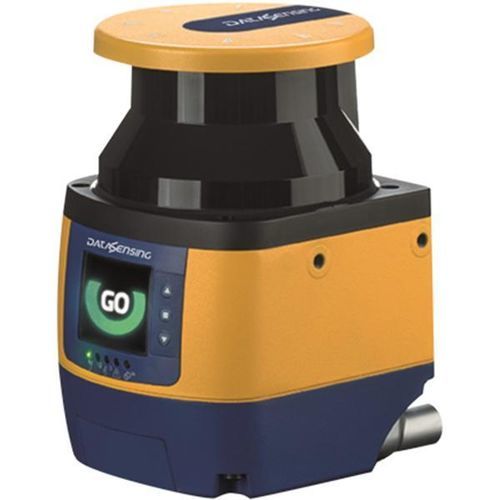

2軸レーザー スキャナーヘッド SLS10

高精度高性能

概要

• 約240 m2を安全に監視、275°で10 m
• 寸法（W,D,H）：102、112.5、152 mm
• 直感的で汎用的なグラフィックユーザーインターフェースによる簡易プログラミング
• 高度な粉塵フィルタリング
• 標準M12ケーブルによるI/O接続
• 最大3つの同時安全ゾーン
• 警告ゾーン2つ（最大40 m）
• 最大70のゾーンセット
• 選択可能な検出能力：30/40/50/60/70/120 mm
• 部分的な動的ミューティング
• フルオリエンテーションと迅速な交換を可能にする金属ブラケット
• 高度な測定データプロトコル
• 監視と診断用のカラーグラフィックディスプレイ
• エンコーダ入力による速度および位置測定

性能
角度分解能：0.1° .. 0.059°
安全範囲（最小）：0.05 m
安全範囲（最大）［検出能力］：= 10 m
警告範囲（最大）：40 m
検出可能ターゲット反射率：1.8% … 1000%
同時安全ゾーン数（最大）：3
同時警告ゾーン数（最大）：2
ゾーンセット数（最大）：20（M12-17ピンコネクタ使用）; 70（M12-17ピン + M12-8ピンコネクタ使用）
基準点セット数（最大）：70
最大応答時間：最小62 ms @5.5 m；84 ms @9 m；103 ms @10 m（プログラム可能）
許容ゾーン：100 mm
安全ゾーン前方の走査面上の反射板に対する補正：200 mm

安全パラメータ
タイプ：3 (EN ISO 13849-1)
SIL：2 (IEC 61508)
カテゴリ：3 (EN ISO 13849-1)
PL：d (EN ISO 13849-1)
TM（ミッションタイム）：20年 (EN ISO 13849-1)

出力
高速入力：4
設定可能入力 最大数：12（エンコーダ用高周波入力4）
設定可能入出力 最大数：4
設定可能出力 最大数：2

電気データ
電源：16.8 V <= Vdc <= 28.8 V
消費電力：8 W @24 V、単体、無負荷
保護クラス：III (EN/IEC 61140)

機械データ
寸法：102 x 113 x 152 mm
材料：金属 - アルミニウム / PMMA
筐体材料：塗装アルミニウム / PC
光学窓材料：PMMA

通信
ネットワークインターフェース：10/100 Mbit/s イーサネット

HMI/UI
設定および監視インターフェース：DL Sentinel 5.0（Optima Tune Technology搭載）
LED表示：OSSD / Warning / Interlock

環境データ
湿度：15 ... 95 %
エンクロージャ：IP 65 (EN 60529)
動作温度：-10 ... 50 °C
保管温度：-20 ... 70 °C
耐振動性：IEC 61496-1（4.3.3.1;4.3.3.2;5.4.4.1）に準拠 クラス3M7（据え置き用途） クラス5M1（地上車両取り付け）
耐衝撃性：IEC 61496-1（4.3.3.1;4.3.3.3;5.4.4.2）、IEC 61496-3（5.4.4）、IEC 60068-2-75 に準拠 クラス3M7（据え置き用途） クラス5M1（地上車両取り付け）

光学データ
レーザー波長：905 nm
Mono/Color：3 ns
レーザークラス/Laserklass：CLASS 1 (EN 60825-1:2014)

機能
汎用アラーム：利用可能
クリーンウィンドウアラーム：利用可能
ミューティング有効化：利用可能
ミューティング：利用可能
オーバーライド：利用可能
ダストフィルタリング：利用可能
EDM（外部デバイス監視）：利用可能
部分ミューティング：利用可能
プリアラーム（警告）：利用可能
高度なデータ転送プロトコル：利用可能
リセット（再起動サイクル）：利用可能
手動/自動再起動：利用可能
シャットオフ（ミュート）：利用可能
エンコーダ入力：利用可能
起動外部トリガー：利用可能
ゾーンセット切替用エンコーダ管理（速度および位置）：利用可能

技術仕様

• 製品名：Enhanced Laser Sentinel SLS10
• モデル / 商号：SLS-M10-E-1708-E
• ページに表示される製品コード：958000035
• 監視面積：約240 m2（275°で10 m）
• 選択可能な検出能力：30/40/50/60/70/120 mm
• 安全ゾーン：最大3つ同時
• 警告ゾーン：最大2つ（最大40 m）
• ゾーンセット：最大70（指定されたコネクタ使用時）
• 角度分解能：0.1° .. 0.059°
• 応答時間（プログラム可能）：距離により62 ms〜103 ms
• 電源：16.8 - 28.8 Vdc；消費電力 8 W @24 V（無負荷）
• 保護 / エンクロージャ：IP65
• 動作温度範囲：-10〜50 °C
• 材料：金属 - アルミニウム / PMMA；筐体 塗装アルミニウム / PC；光学窓 PMMA
• ネットワーク：10/100 Mbit/s イーサネット
• HMI：カラーグラフィック表示を備えた DL Sentinel 5.0 GUI
• 安全認証（ページに記載）：UL、TUV、CE、UKCA
