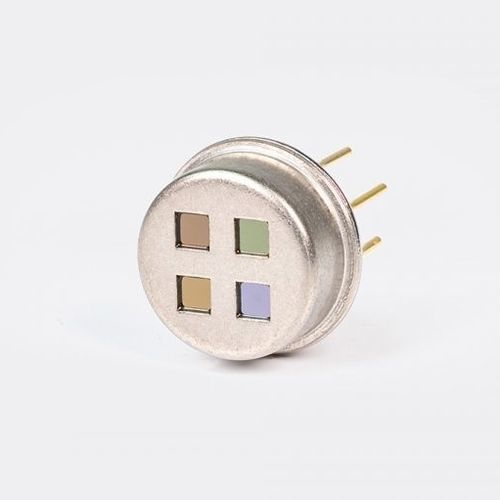

赤外線検出器 TS4x44S-A-S1.5-1-Kr-I1/E1/M1/D2

熱産業用プロセス

MTS4SENS44 TESTは様々な試験アプリケーションに対応するソリューションです。MTS4SENS44 TESTは狭帯域光学フィルタを搭載し、水蒸気（H2O）（CWL: 6580 ± 40、HBW: 200 ± 35 nm）、二酸化炭素（CO2）（CWL: 4265 ± 25、HBW: 120 ± 10 nm）、アルコール化合物（CWL: 9663 ± 80、HBW: 240 ± 40 nm）の測定が可能です。正確な測定結果は、リファレンスチャンネル（CWL: 3910 ± 28, HBW: 70 ± 10 nm）によってバックアップされます。IRサーモパイルは、-20～85 °Cの周囲温度でのテストセットアップやティーチングで優れた性能を発揮します。 最大1.61*10^8cm√Hz/Wの検出率と最大39V/Wの感度は、チップ設計、基準温度決定用内蔵サーミスタ、質量吸収体、クリプトンによるバックガスリングの相乗効果によるものです。それぞれ44個のシリコン熱電対を搭載した4個のセンサーチップが、4チャンネルサーモパイルの基礎を形成している。検出器チップ内の異なる金属間の熱拡散電流により、測定信号である電圧が発生する。
