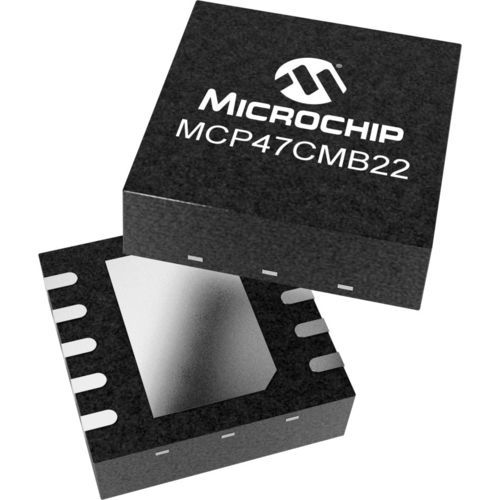

MCP47CMB22は、デュアルチャネル、12ビット、バッファ付き電圧出力デジタル・アナログ・コンバータ(DAC)で、MTPメモリとI²C互換シリアル・インターフェイスを備えています。このデバイスは、デバイスVDD、外部VREF(バッファ付きまたはバッファなし)、および内部バンドギャップの4種類の電圧基準オプションを提供します。このデバイスは、低消費電力で1 LSBの積分非直線性(INL)と16 µsの高速セトリングタイムを提供します。このデバイスは、特定のレジスタごとに最大32回まで書き込みが可能なMTPメモリを内蔵しています。セットポイントやオフセットのトリミング、センサーのキャリブレーション、モーター制御アプリケーションなど、民生用および産業用アプリケーションに適しています。
製品の特徴
12ビット分解能
I²Cインタフェース
動作電圧範囲:2.7V~5.5V
1 LSB積分非直線性(INL)仕様
高速セトリングタイム:16 µs (typ)
不揮発性メモリ(MTP)サイズ:32箇所
パワーオン/ブラウンアウトリセット(POR/BOR)保護機能
DAC電圧リファレンスオプション。デバイスVDD、外部VREF(バッファ付きまたはバッファなし)、内部バンドギャップ(1.227V(代表値))。
パッケージタイプ:16ピン3×3 QFN、10ピンMSOP、10ピン3×3 DFN
動作温度範囲: -40℃~+125
---
